Двухгребневые рупорные антенны

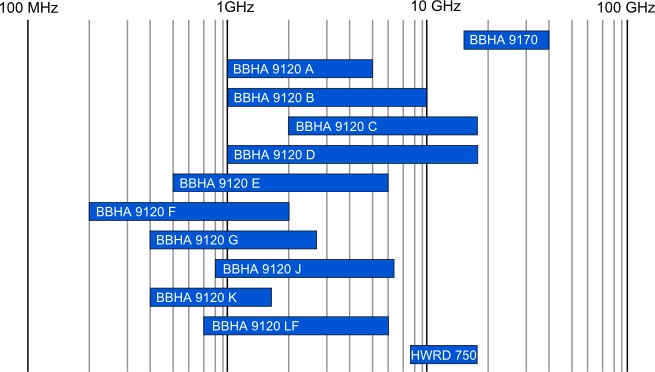

Диапазоны двухгребневых рупорных антенн


Двухгребневые рупорные антенны производства Schwarzbeck представлены в основном серией антенн 9120. Эти рупорные антенны отличаются широкой частотной полосой и низким значением КСВН. Усиление двухгребневых антенн BBHA 9120 (в зависимости от форм и размеров гребней) увеличивается с частотой приблизительно до 21 дБи. Увеличение с частотой усиления двухгребневых рупорных антенн помогает в кабеле компенсировать потери. Рупорные антенны Schwarzbeck серии BBHA 9120 предназначены как для передачи, так и для приема. Максимально позволенная сила входного сигнала двухгребневой антенны 9120 ограничена только N (f) коннектором. Полное руководство по калибровки двухгребневых рупорных антенн 9120 предусматривает испытания на усиление антенны, SWR, фактор антенны и ДНА. Антенна BBHA 9120 Schwarzbeck монтируется на трубку (диаметром 22 мм) со специальным кольцом для быстрого изменения поляризации без использования специальных дополнительных инструментов. Для двухгребневой рупорной антенны производитель рекомендует антенную мачту AM 9144 и мачтовый адаптер AA 9292, в качестве дополнительных приспособлений для эффективного использования в работе.


Обзор двухгребневых рупорных антенн 9120 Schwarzbeck (26 КБ)

____________________________________________________________________________________________________________________________________________


Антенна BBHA 9120 A Schwarzbeck

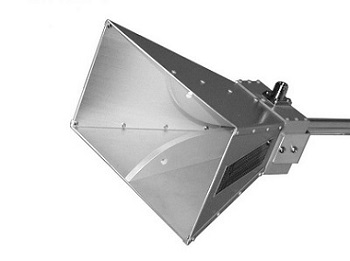

Антенна BBHA 9120 A

Краткие характеристики BBHA 9120 A


• Тип антенны: двухгребневая рупорная.

• Диапазон, номинальный: 1 ГГц – 5 ГГц.

• Диапазон, используемый: 0,8 – 10 ГГц.

• Поляризация, тип: линейная.

• Импеданс, номинальный: 50 Ом.

• Разъем, тип: N.

• Материал устройства: алюминий.

• Крепежная трубка антенны, диаметр: 22 мм.

• Размеры антенны (Д/Ш/В): 220(408)/245/142 мм.

• Вес двухгребневой рупорной антенны: 1,3 кг.


Описание антенны BBHA 9120 A Schwarzbeck





Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна BBHA 9120 B Schwarzbeck

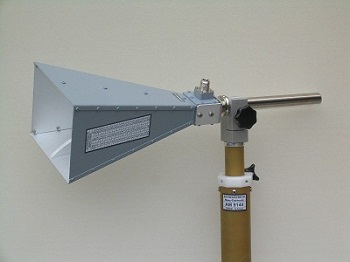

Антенна BBHA 9120 B

Краткие характеристики BBHA 9120 B


• Тип антенны: двухгребневая рупорная.

• Диапазон, номинальный: 1 ГГц – 10 ГГц.

• Диапазон, используемый: 1 ГГц – 12 ГГц.

• Поляризация, тип: линейная.

• Импеданс, номинальный: 50 Ом.

• Разъем, тип: N.

• Материал устройства: алюминий.

• Крепежная трубка антенны, диаметр: 22 мм.

• Размеры антенны (Д/Ш/В): 272(482)/182/124 мм.

• Вес двухгребневой рупорной антенны: 1,3 кг.


Описание антенны BBHA 9120 B Schwarzbeck






Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна BBHA 9120 C Schwarzbeck

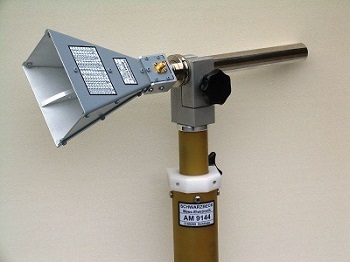

Антенна BBHA 9120 C

Краткие характеристики BBHA 9120 C


• Тип антенны: двухгребневая рупорная.

• Диапазон, номинальный: 2 ГГц – 18 ГГц.

• Диапазон, используемый: 2 ГГц – 20 ГГц.

• Поляризация, тип: линейная.

• Импеданс, номинальный: 50 Ом.

• Разъем, тип: SMA (f).

• Материал устройства: алюминий.

• Крепежная трубка антенны, диаметр: 22 мм.

• Размеры антенны (Д/Ш/В): 140(345)/98/69 мм.

• Вес двухгребневой рупорной антенны: 0,5 кг.

• Рекомендуются адаптеры: AA9202, AA9202 POM, AA9203, RA9215.


Описание антенны BBHA 9120 C Schwarzbeck




Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

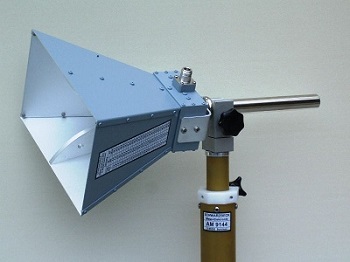

Антенна BBHA 9120 D Schwarzbeck


Антенна BBHA 9120 D

Краткие характеристики BBHA 9120 D


• Тип антенны: двухгребневая рупорная.

• Диапазон, номинальный: 1 ГГц – 18 ГГц.

• Диапазон, используемый: 0,8 ГГц – 18 ГГц.

• Поляризация, тип: линейная.

• Импеданс, номинальный: 50 Ом.

• Разъем, тип: N (f).

• Материал устройства: алюминий.

• Крепежная трубка антенны, диаметр: 22 мм.

• Размеры антенны (Д/Ш/В): 195(408)/245/142 мм.

• Вес двухгребневой рупорной антенны: 1,3 кг.

• Рекомендуются адаптеры: AA9202, AA9202 POM, AA9203, RA9215.


Описание антенны BBHA 9120 D Schwarzbeck





Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна BBHA 9120 E Schwarzbeck

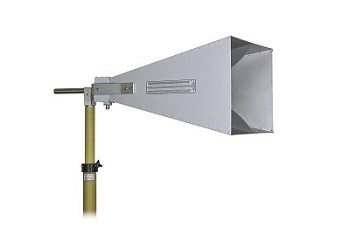

Антенна BBHA 9120 E

Краткие характеристики BBHA 9120 E


Тип антенны: двухгребневая рупорная.

• Диапазон, номинальный: 0,5 ГГц – 6 ГГц.

• Диапазон, используемый: 0,5 ГГц – 8 ГГц.

• Импеданс, номинальный: 50 Ом.

• Разъем, тип: N (f).

• Материал устройства: алюминий.

• Крепежная трубка антенны, диаметр: 22 мм.

• Размеры антенны (Д/Ш/В): 605(820)/424/314 мм.

• Вес двухгребневой рупорной антенны: 4,1 кг.

• Рекомендуются адаптеры: AA9202, AA9202 POM, AA9203, RA9215.


Описание антенны BBHA 9120 E Schwarzbeck




Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

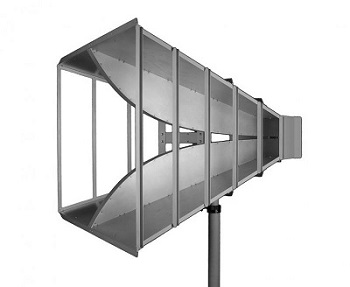

Антенна BBHA 9120 F Schwarzbeck


Антенна BBHA 9120 F

Краткие характеристики BBHA 9120 F


• Тип антенны: двухгребневая рупорная.

• Диапазон, номинальный: 0,2 ГГц – 2 ГГц.

• Поляризация, тип: линейная.

• Импеданс, номинальный: 50 Ом.

• Разъем, тип: N (f).

• Материал устройства: алюминий.

• Крепеж: центральный монтаж M12, M10 и 3/8".

• Размеры антенны (Д/Ш/В): 950/960/680 мм.

• Вес двухгребневой рупорной антенны: 16 кг.

• Рекомендуемое приспособление: PDG 9211.


Описание антенны BBHA 9120 F Schwarzbeck







Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна BBHA 9120 G Schwarzbeck

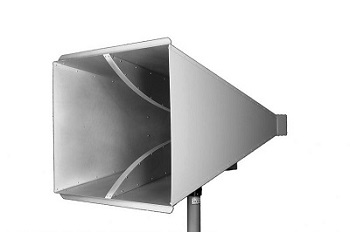

Антенна BBHA 9120 G

Краткие характеристики BBHA 9120 G


• Тип антенны: двухгребневая рупорная.

• Диапазон, номинальный: 0,4 ГГц – 2,8 ГГц.

• Поляризация, тип: линейная.

• Импеданс, номинальный: 50 Ом.

• Разъем, тип: 7/16 (f).

• Материал устройства: алюминий.

• Крепеж: центральный монтаж M12 и 3/8".

• Размеры антенны (Д/Ш/В): 990/550/460 мм.

• Вес двухгребневой рупорной антенны: 10 кг.

• Рекомендуемое приспособление: PDG 9211.


Описание антенны BBHA 9120 G Schwarzbeck





Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна BBHA 9120 J Schwarzbeck

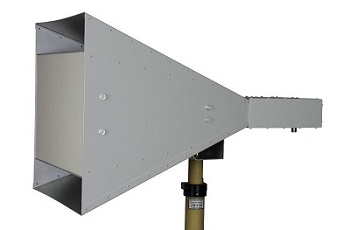

Антенна BBHA 9120 J

Краткие характеристики BBHA 9120 J


• Тип антенны: двухгребневая рупорная.

• Диапазон, номинальный: 0,8 ГГц – 6,2 ГГц.

• Поляризация, тип: линейная.

• Импеданс, номинальный: 50 Ом.

• Разъем, тип: N (опционально 7/16).

• Материал устройства: алюминий.

• Крепеж: центральный монтаж 3/8" + M12.

• Размеры антенны (Д/Ш/В): 680/435/440 мм.

• Вес двухгребневой рупорной антенны: 7,6 кг.

• Рекомендуемое приспособление: PDG 9211.


Описание антенны BBHA 9120 J Schwarzbeck





Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна BBHA 9120 K Schwarzbeck

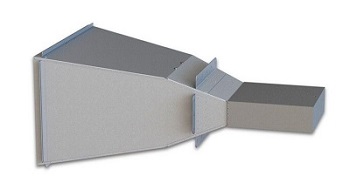

Антенна BBHA 9120 K

Краткие характеристики BBHA 9120 K


• Тип антенны: рупорная, высокого усиления.

• Диапазон, номинальный: 0,4 ГГц – 1,6 ГГц.

• Поляризация, тип: линейная.

• Импеданс, номинальный: 50 Ом.

• Разъем, тип: N (опционально 7/16).

• Материал устройства: алюминий.

• Размеры антенны (Д/Ш/В): 185/110/80 см.

• Вес двухгребневой рупорной антенны: 32,5 кг.

• Стандарт: EMC-CS-2009 (Ford), GMW3097 (GM).


Описание антенны BBHA 9120 K Schwarzbeck




Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна BBHA 9120 LF Schwarzbeck

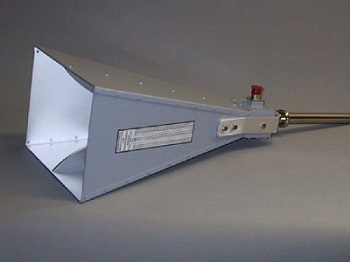

Антенна BBHA 9120 LF

Краткие характеристики BBHA 9120 LF


• Тип антенны: двухгребневая рупорная.

• Диапазон, номинальный: 0,7 ГГц – 6 ГГц.

• Поляризация, тип: линейная.

• Импеданс, номинальный: 50 Ом.

• Разъем, тип: N (f).

• Материал устройства: алюминий.

• Крепеж: труба, диаметр: 22 мм.

• Размеры антенны (Д/Ш/В): 420(620)/270/185 мм.

• Вес двухгребневой рупорной антенны: 2,3 кг.


Описание антенны BBHA 9120 LF Schwarzbeck







Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

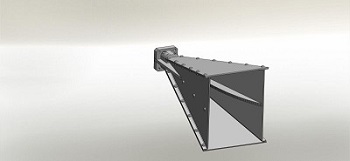

Антенна HWRD 750 Schwarzbeck


Антенна BBHA 9120 LF

Краткие характеристики HWRD 750


• Тип антенны: двухгребневая рупорная.

• Диапазон, номинальный: 7,5 ГГц – 18 ГГц.

• Импеданс, номинальный: 50 Ом.

• Разъем, тип: WRD750D24.

• Материал устройства: алюминий.

• Размеры антенны (Д/Ш/В): 241/124/104 мм.

• Вес двухгребневой рупорной антенны: 0,39 кг.


Описание антенны HWRD 750 Schwarzbeck


Цена по запросу, e-mail: info@schwarzbeckmsk.ru
