Антенна BBHA 9120 J (800 МГц – 6,2 ГГц)

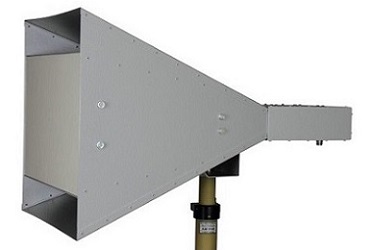

Антенна BBHA 9120 J Schwarzbeck

Характеристики антенны BBHA 9120 J


• Диапазон: 0,8 – 6,2 ГГц.

• Тип: рупорная антенна (2-х гребневая).

• Материал изделия: алюминий.

• Поляризация антенны: линейная.

• КСВ макс. значение: менее 2,3 при более 1 ГГц.

• Импеданс (значение номинал.): 50 Ом.

• Усиление: 11 дБи при 1 ГГц, 20 дБи при более 1 ГГц.

• Ширина ДНА (Е плоскость, -3 дБ): 48 - 11 град.

• Ширина ДНА (Н плоскость, -3 дБ): 48 – 12 град.

• Вх. макс. мощность (N): 1 кВт, 1,7 кВТ (опц. 7-16).

• Коннектор антенны: N (опц. 7/16).

• Крепление монтажное антенны: 3/8“ + M12.

• Габариты (Д х В х Ш): 680 мм х 440 мм х 435 мм.

• Общий вес BBHA 9120 J составляет: 7,6 кг.

• Производитель BBHA 9120 J: Schwarzbeck Mess Elektronik.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание рупорной антенны BBHA 9120 J


Антенна BBHA 9120 J – рупорная 2-х гребневая широкополосная антенна Schwarzbeck, обладающая высоким коэффициентом усиления.

Модель BBHA 9120 J имеет линейную поляризацию и функционирует в радиусе 0,8 – 6,2 ГГц.

Рупорная антенна BBHA 9120 J на 1 ГГц имеет коэффициент усиления 11 дБи, на более 1 ГГц – 20 дБи.


Дополнительная информация


Техническое описание антенны BBHA 9120 J (573 КБ)

Диаграмма направленности антенны BBHA 9120 J (857 КБ)

Напряженность поля антенны BBHA 9120 J (461 КБ)

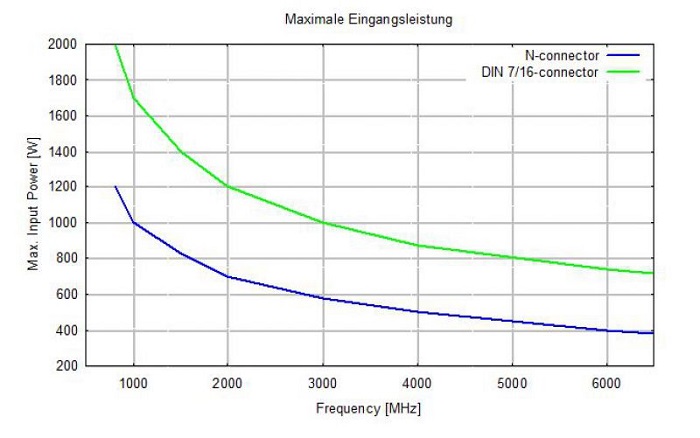

Максимальная вх. мощность BBHA 9120 J


Максимальная входная мощность BBHA 9120 J Schwarzbeck

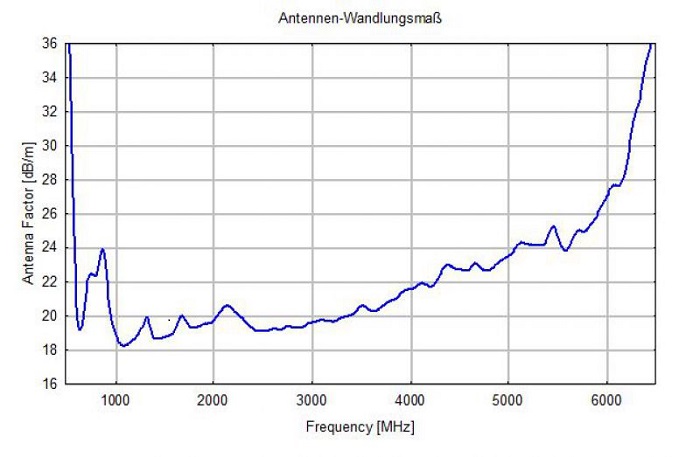

Антенный фактор BBHA 9120 J Schwarzbeck


Антенный фактор BBHA 9120 J Schwarzbeck

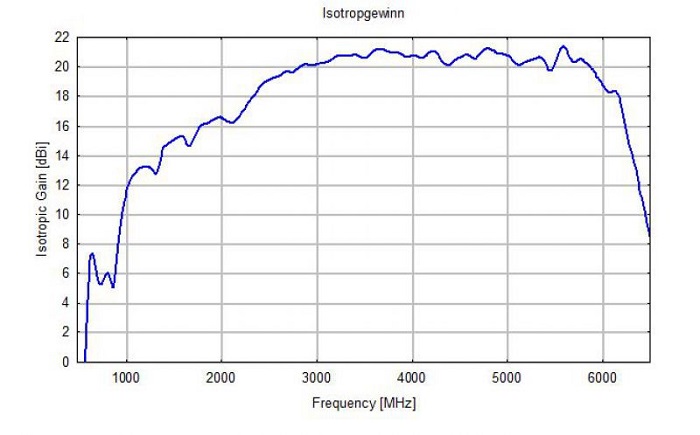

Усиление антенны BBHA 9120 J Schwarzbeck


Усиление антенны BBHA 9120 J Schwarzbeck
