Антенна BBHA 9120 A (800 МГц – 10 ГГц)

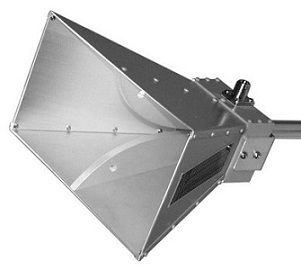

Антенна BBHA 9120 A Schwarzbeck

Характеристики антенны BBHA 9120 A


• Диапазон: 800 МГц – 5 ГГц (10 ГГц).

• Тип: рупорная антенна (двухгребневая).

• Антенный фактор: 22… 32 (40) дБ/м.

• Усиление отн. изотроп. излучат.: 6… 14 дБи.

• КСВ (приблизительное значение): 1,5.

• Импеданс (номинал.): 50 Ом.

• Ширина ДНА (Е плоскость, -3 дБ): 90 – 10 град.

• Ширина ДНА (Н плоскость, -3 дБ): 60 – 10 град.

• Развязка по поляризации: более 25 дБ при 0,8 - 5 ГГц.

• Коэффициент обр. излучения: более 25 дБ (при более 1,3 ГГц).

• Разъём (мама): N- типа (стандартный).

• Вх. мощность максимальная (N): 300 Вт (ср.), 500 Вт (пик.).

• Крепежная трубка имеет диаметр: 22 мм.

• Макс. размеры (Д х В х Ш): 245 мм х 220 (408) мм х 142 мм.

• Вес BBHA 9120 A: 1,3 кг

• Производитель BBHA 9120 A антенны: Schwarzbeck Mess Elektronik.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание антенны рупорной BBHA 9120 A


BBHA 9120 A представляет собой двухгребневую рупорную широкополосную антенну Schwarzbeck.

Антенна BBHA 9120 A имеет линейную поляризацию и функционирует в диапазоне 800 МГц – 5 ГГц (10 ГГц).


Дополнительная информация по BBHA 9120 A


Руководство для пользователя BBHA 9120 A Schwarzbeck (111 КБ)

Размеры антенны BBHA 9120 A Schwarzbeck (27 КБ)

Диаграмма направленности антенны BBHA 9120 A Schwarzbeck (184 КБ)

КСВН антенны BBHA 9120 A Schwarzbeck (10 КБ)

Напряженность поля антенны BBHA 9120 A Schwarzbeck (56 КБ)

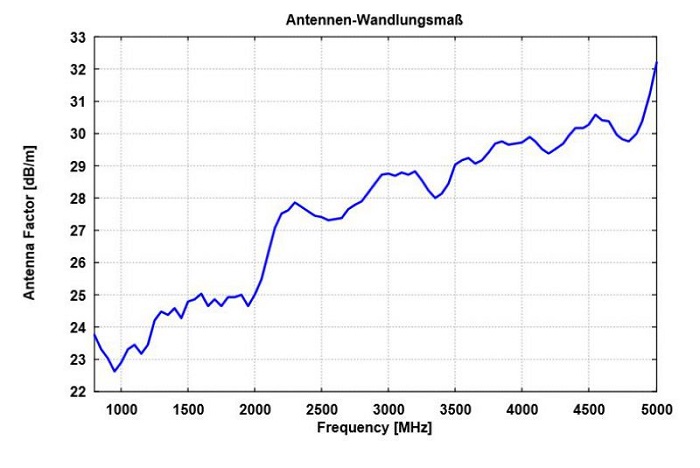

Антенный фактор BBHA 9120 A Schwarzbeck


Антенный фактор BBHA 9120 A Schwarzbeck

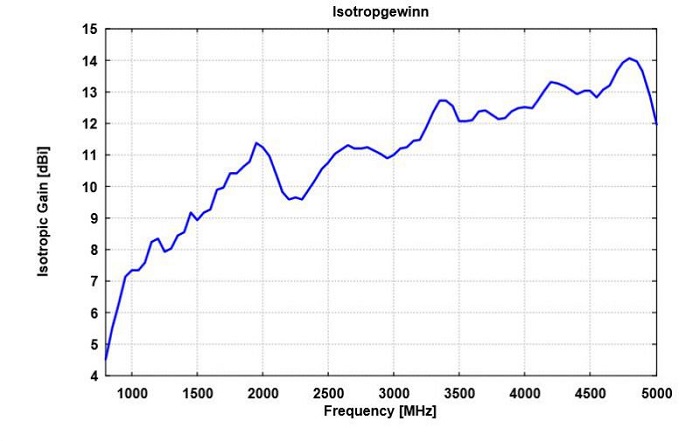

Усиление антенны BBHA 9120 A Schwarzbeck


Усиление антенны BBHA 9120 A Schwarzbeck
