Антенна BBHA 9120 K (400 МГц – 1,6 ГГц)

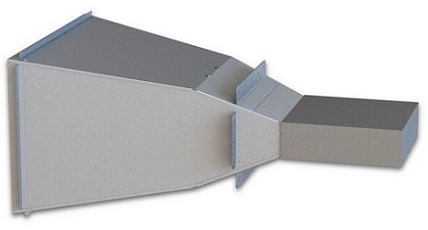

Антенна BBHA 9120 K Schwarzbeck

Характеристики антенны BBHA 9120 K


• Диапазон: 0,4 – 1,6 ГГц.

• Материал изделия: алюминий.

• Тип: рупорная антенна (2-х гребневая).

• Антенный фактор: 12… 20 дБ/м.

• Усиление: 11… 20 дБи (0,45 – 1,6 ГГц).

• Поляризация антенны: линейная.

• Импеданс (номинальное значение): 50 Ом.

• Вх. макс. мощность: 1,7 кВт (1 ГГц), Опц. 7/16 – 1,4 кВт (1,5 ГГц).

• КСВ макс.: менее 2,5 (0,45 – 1,6 ГГц), менее 1,5 (типич.).

• Коннектор: N (опц. 7/16).

• Макс. размеры (Д х В х Ш): 110 см х 80 см х 185 см.

• Общий вес BBHA 9120 K составляет: 32,5 кг.

• Производитель BBHA 9120 K антенны: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание антенны рупорной BBHA 9120 K


Антенна BBHA 9120 K – рупорная широкополосная 2-х гребневая антенна от Schwarzbeck.

Модель BBHA-9120K с линейной поляризацией охватывает частотный радиус 400 МГц – 1,6 ГГц.

Данная модель антенны отличается прочной конструкцией, широким частотным диапазоном, низким значением КСВН.

Антенна BBHA 9120 K используется для ЭМС испытаний, ее коэффициент усиления увеличивается соответственно росту частоты, позволяя затухание компенсировать в коаксиальном кабеле.

Антенна может функционировать на прием и передачу.


Дополнительная информация


Техническое описание антенны BBHA 9120 K (1 112 КБ)

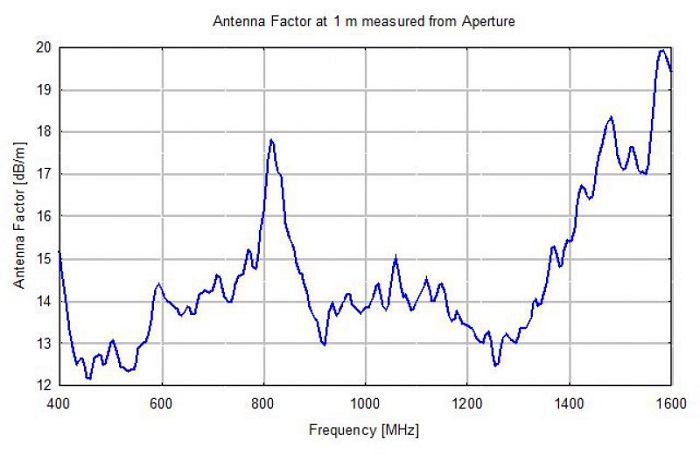

Антенный фактор BBHA 9120 K


Антенный фактор BBHA 9120 K

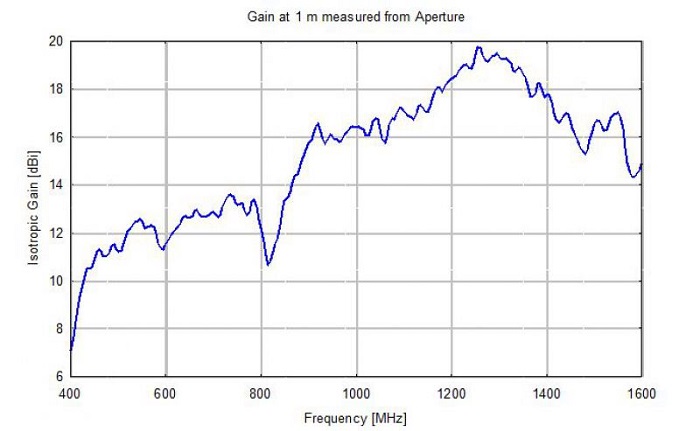

Усиление антенны BBHA 9120 K


Усиление антенны BBHA 9120 K

































Двухгребневые рупорные антенны Schwarzbeck


• антенна BBHA 9120 A (1 (0,8) ГГц - 5 (10) ГГц),

• антенна BBHA 9120 B (1 ГГц - 10 (12) ГГц),

• антенна BBHA 9120 C (2 ГГц – 18 (20) ГГц),

• антенна BBHA 9120 D (1 (0,8) ГГц - 18 ГГц),

• антенна BBHA 9120 E (0,5 ГГц - 6 (8) ГГц),

• антенна BBHA 9120 F (0,2 ГГц– 2 ГГц),

• антенна BBHA 9120 G (0,4 ГГц – 2,8 ГГц),

• антенна BBHA 9120 J (0,8 ГГц – 6,2 ГГц),

антенна BBHA 9120 K (0,4 ГГц – 1,6 ГГц),

• антенна BBHA 9120 LF (0,7 ГГц – 6 ГГц),

• антенна HWRD 750 (7,5 ГГц – 18 ГГц).
