Антенна BBHA 9120 E (500 МГц - 8 ГГц)

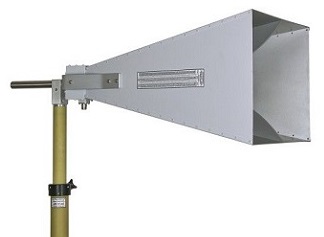

Антенна BBHA 9120 E Schwarzbeck

Характеристики антенны BBHA 9120 E


• Диапазон: 0,5 – 6 (8) ГГц.

• Тип: рупорная антенна (двухгребневая).

• Антенный фактор: 19… 29 дБ/м.

• Коэфф. усиления отн. изотр. излучат.: 6… 18 дБи.

• Значение КСВ: менее 2.

• Импеданс (номинал.): 50 Ом.

• Материал изделия: алюминий.

• Поляризация BBHA 9120 E: линейная.

• Вх. макс. мощность (N): 500 Вт (пиков.), 300 Вт (средн.).

• Разъём (мама): N- типа (стандарт.).

• Диаметр спец. трубки для крепления антенны: 22 мм.

• Макс. размеры (Д х В х Ш): 424 мм х 605 (820) мм х 314 мм.

• Общий вес BBHA 9120 E составляет: 4,1 кг.

• Производитель BBHA 9120 E антенны: Schwarzbeck Mess Elektronik.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание BBHA 9120 E - рупорной антенны


BBHA 9120 E – рупорная двухгребневая антенна от Schwarzbeck.

Антенна BBHA 9120 E с линейной поляризацией охватывает частоты в радиусе 0,5 – 6 ГГц (функционирование возможно до 8 ГГц).


Дополнительная информация по BBHA 9120 E


Техническое описание антенны BBHA 9120 E (27 КБ)

Размеры антенны BBHA 9120 E (30 КБ)

Диаграмма направленности антенны BBHA 9120 E (270 КБ)

КСВН антенны BBHA 9120 E (10 КБ)

Напряженность поля антенны BBHA 9120 E (38 КБ)

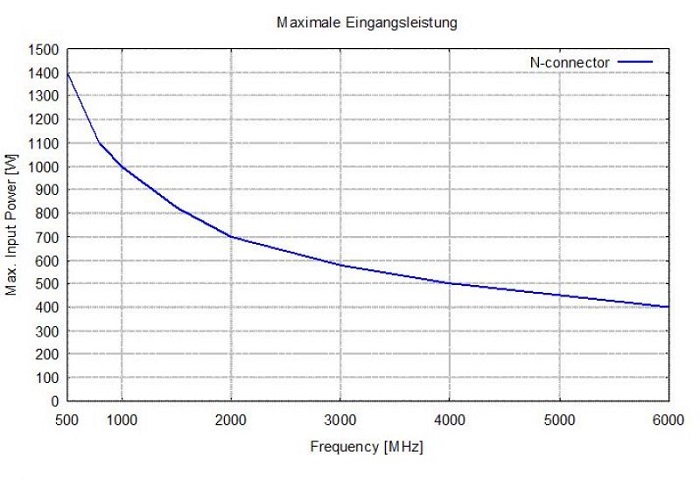

Макс. вх. мощность BBHA 9120 E Schwarzbeck


Макссимальная входная мощность BBHA 9120 E Schwarzbeck

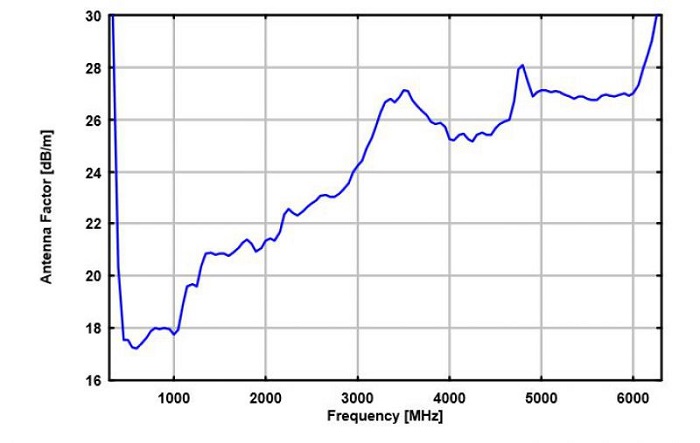

Антенный фактор BBHA 9120 E Schwarzbeck


Антенный фактор BBHA 9120 E Schwarzbeck

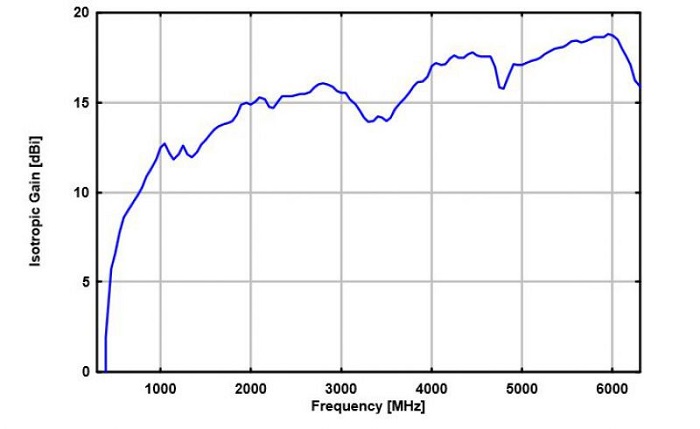

Усиление антенны BBHA 9120 E Schwarzbeck


Усиление антенны BBHA 9120 E Schwarzbeck
