Антенна BBHA 9120 F (200 МГц - 2 ГГц)

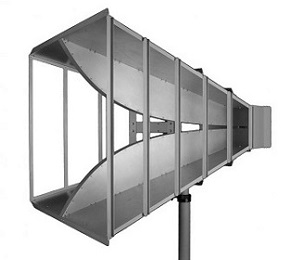

Антенна BBHA 9120 F Schwarzbeck

Характеристики антенны BBHA 9120 F


• Диапазон частот: 0,2 - 2 ГГц.

• Тип: рупорная антенна (двухгребневая).

• Антенный фактор: 10… 27 дБ/м.

• Коэфф. усил. отн. изотр. излучат.: 11,5 дБи +/-2,5 дБ.

• Значение КСВ: менее 2.

• Импеданс (номинал. значение): 50 Ом.

• Ширина ДНА (Е плоскость, -3 дБ): 45 град.

• Ширина ДНА (Н плоскость, -3 дБ): 45 град.

• Вх. мощность (N) макс.: 1,5 кВт и 3,5 кВт (опц. 7/16).

• Развязка по поляризации: более 25 дБ.

• Коэфф. обр. излучения составляет: 25 дБ.

• Разъём (мама): N- типа (стандартный).

• Крепежная трубка имеет диаметр: 22 мм.

• Габариты (Д х В х Ш): 960 мм х 680 мм х 950 мм.

• Общий вес BBHA 9120 F составляет: 16 кг.

• Производитель BBHA 9120 F: Schwarzbeck Mess Elektronik.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание антенны рупорной BBHA 9120 F


Антенна BBHA 9120 F – это двухгребневая рупорная широкополосная антенна от Schwarzbeck.

BBHA 9120 F имеет линейную поляризацию, функционирует в радиусе 200 МГц – 2 ГГц.

Антенна рупорная BBHA 9120 F выполнена из алюминия.


Дополнительная информация


Техническое описание антенны BBHA 9120 F (205 КБ)

Диаграмма направленности антенны BBHA 9120 F (718 КБ)

КСВН антенны BBHA 9120 F (116 КБ)

Напряженность поля антенны BBHA 9120 F (49 КБ)

Техническое описание антенны BBHA 9120 F Опция 1м (1 025 КБ)

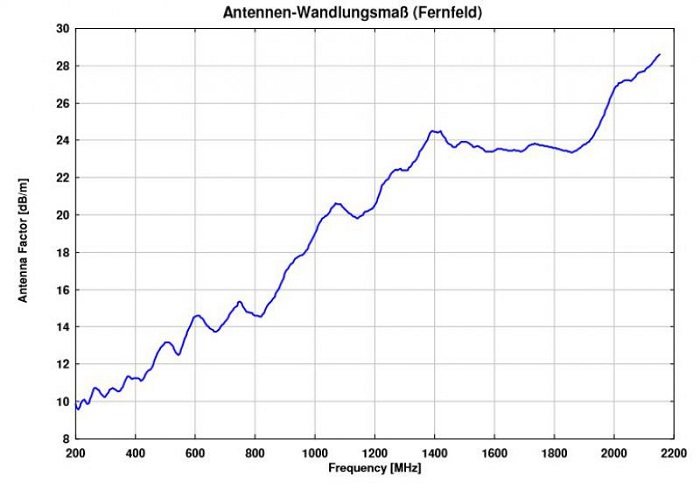

Антенный фактор BBHA 9120 F Schwarzbeck


Антенный фактор BBHA 9120 F Schwarzbeck

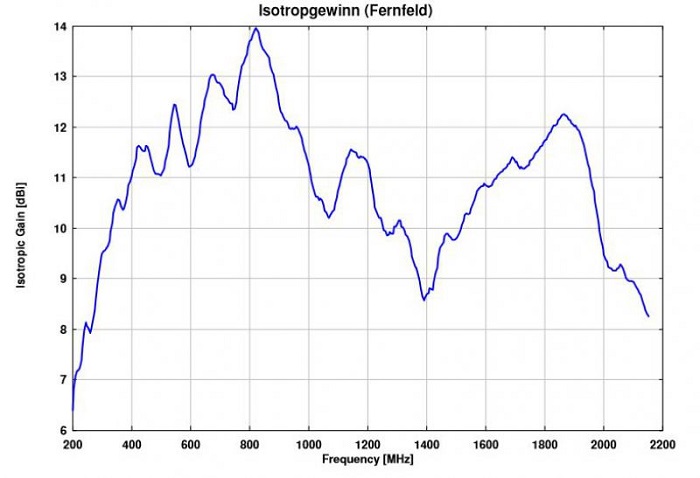

Усиление антенны BBHA 9120 F Schwarzbeck


Усиление антенны BBHA 9120 F Schwarzbeck




































Двухгребневые рупорные антенны Schwarzbeck


• антенна BBHA 9120 A (1 (0,8) ГГц - 5 (10) ГГц),

• антенна BBHA 9120 B (1 ГГц - 10 (12) ГГц),

• антенна BBHA 9120 C (2 ГГц – 18 (20) ГГц),

• антенна BBHA 9120 D (1 (0,8) ГГц - 18 ГГц),

• антенна BBHA 9120 E (0,5 ГГц - 6 (8) ГГц),

антенна BBHA 9120 F (0,2 ГГц– 2 ГГц),

• антенна BBHA 9120 G (0,4 ГГц – 2,8 ГГц),

• антенна BBHA 9120 J (0,8 ГГц – 6,2 ГГц),

• антенна BBHA 9120 K (0,4 ГГц – 1,6 ГГц),

• антенна BBHA 9120 LF (0,7 ГГц – 6 ГГц),

• антенна HWRD 750 (7,5 ГГц – 18 ГГц).
