Антенна STLP 9149 (600 МГц – 10,5 ГГц)



Характеристики антенны STLP 9149

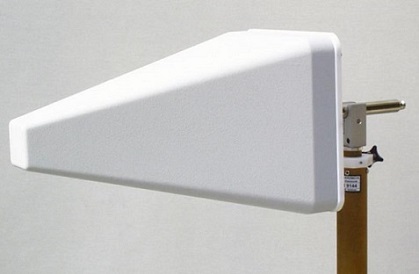

Антенна STLP 9149 Schwarzbeck

• Диапазон (ном.): 0,7 – 9 ГГц.

• Диапазон (фактич.): 0,6 – 10,5 ГГц.

• Вид поляризации: линейная.

• Используемый материал: алюминий.

• Антенна (тип):

- сложенная,

- логопериодическая.

• Вх. макс. мощность:

- 150 Вт (6 ГГц),

- 300 Вт (1 ГГц).

• Антенный фактор: 18… 41 дБ/м.

• Усиление: 10,3 +/- 1,5 дБи.

• Импеданс (значение номинальн.): 50 Ом.

• КСВН (тип.): менее 1,5 (при менее 7 ГГц).

• Трубка для крепежа (диаметр): 22 мм.

• Разъём для соединения: N (female).

• Вес антенны STLP 9149 составляет: 3,7 кг.

• Размеры габаритные (макс.): 46 (+21,5) х 27 х 27 см.

• Производитель STLP 9149 модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание антенны Schwarzbeck STLP 9149


Антенна STLP 9149 представляет собой логопериодическую широкополосную сложенную антенну LDPA компании Schwarzbeck Mess Elektronik.

Schwarzbeck STLP 9149 имеет линейную поляризацию, рассчитана на работу в радиусе 0,7 - 9 ГГц (фактически 0,6 – 10,5 ГГц).

Антенна выделяется высоким коэффициентом усиления, широким частотным диапазоном, низким значением КСВН, имеет прочную и надежную разборную конструкцию.

Современная антенна STLP 9149 широко используется для ЭМС испытаний, имеет защитный колпак, который позволяет работать в полевых условиях.


Дополнительная информация


Техническое описание антенны STLP 9149 (183 КБ)

Диаграмма направленности антенны STLP 9149 (395 КБ)

Измерения на близком расстоянии STLP 9149 (114 КБ)

Напряженность поля STLP 9149 (139 КБ)

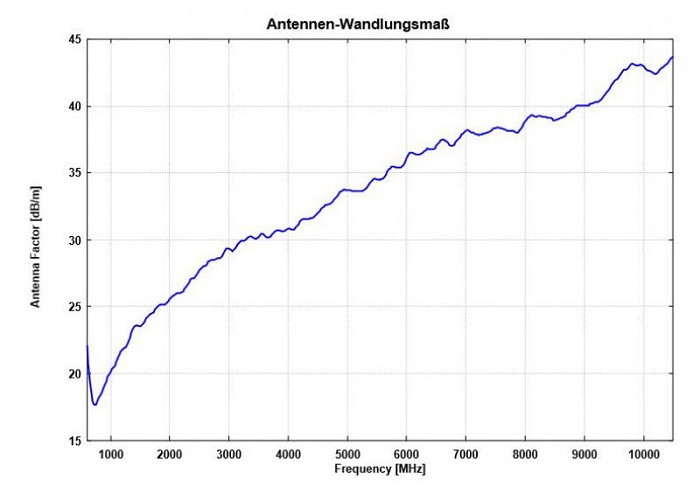

Антенный фактор Schwarzbeck STLP 9149


Антенный фактор Schwarzbeck STLP 9149

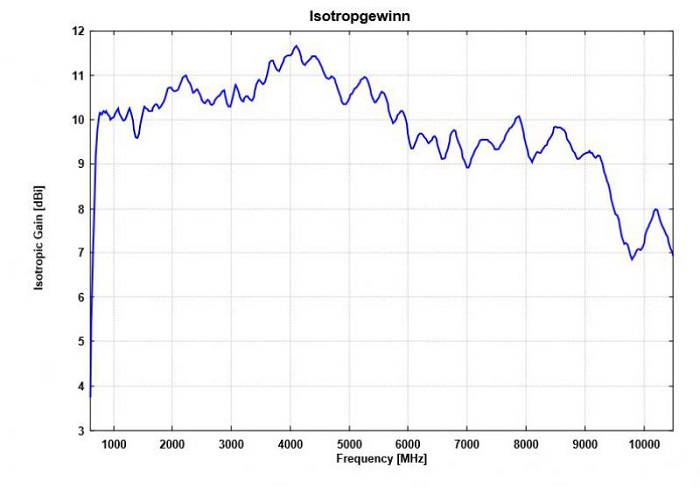

Усиление антенны Schwarzbeck STLP 9149


Усиление антенны Schwarzbeck STLP 9149
