Антенна STLP 9128 E (65 МГц – 3 ГГц)

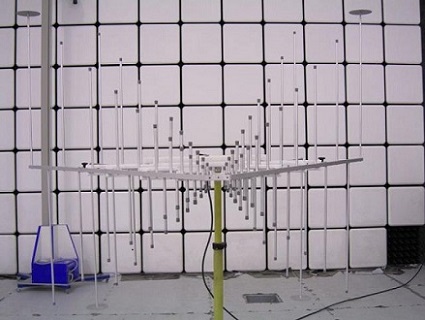

Антенна STLP 9128 E Schwarzbeck

Характеристики антенны STLP 9128 E


• Диапазон (ном.): 0,08 – 1,5 ГГц.

• Диапазон (факт.): 0,065 – 3 ГГц.

• Вид поляризации: линейная.

• Материал устройства: алюминий.

• Тип антенны:

- логопериодическая,

- многоярусная, сложенная.

• Антенный фактор: 0… 22 дБ/м.

• Коэфф. усиления: 9 +0,8/-1,5 дБи.

• Вх. макс. мощность (N):

- 1 кВт (непрерыв.), 1,5 кВт (имп.).

• Вх. макс. мощность (опция 7/16):

- 2 кВт (непрерыв.), 3 кВт (импульсн.).

• КСВ (приблизит. значение): менее 1,5.

• Импеданс (значение номинальн.): 50 Ом.

• Трубка для крепежа (диаметр): 22 мм.

• Разъёмы соединит.: N (f), 7/16 (f) типа.

• Вес антенны STLP 9128E составляет: 10 кг.

• Размеры габаритные (макс.): 216 х 194 х 166 см.

• Производитель STLP 9128 E модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание антенны Schwarzbeck STLP 9128 E


Антенна STLP 9128 E представляет собой двухуровневую логопериодическую широкополосную сложенную антенну LDPA от компании Schwarzbeck Mess Elektronik.

Schwarzbeck STLP 9128E имеет линейную поляризацию, проводит работу в частотном радиусе 0,08 – 1,5 ГГц (рабочий режим составляет 0,065 – 3 ГГц).

Антенна характеризуется высоким коэффициентом усиления, низким значением КСВН, широким частотным диапазоном, имеет прочную и надежную разборную конструкцию.

Антенна STLP 9128 E нашла широкое применение для ЭМС испытаний.


Дополнительная информация


Техническое описание антенны STLP 9128 E (254 КБ)

Диаграмма направленности антенны STLP 9128 E (177 КБ)

Измерения на близком расстоянии STLP 9128 E (22 КБ)

КСВН антенны STLP 9128 E (22 КБ)

Монтаж антенны STLP 9128 E (254 КБ)
