Антенна STLP 9128 D special (70 МГц – 4 ГГц)

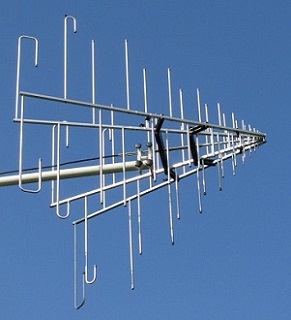

Антенна STLP 9128 D special Schwarzbeck

Характеристики STLP 9128 D special


• Диапазон (ном.): 0,08 – 3 ГГц.

• Диапазон (факт.): 0,07 – 4 ГГц.

• Вид поляризации: линейная.

• Тип антенны:

- логопериодическая,

- многоярусная, сложенная.

• Коэфф. усиления: 9 +/-3 дБи.

• Материал устройства: алюминий.

• Антенный фактор: 2… 32 дБ/м.

• Вх. макс. мощность (N):

- 1 кВт (непрерыв.), 1,5 кВт (имп.).

• Вх. макс. мощность (опц. 7/16):

- 2 кВт (непрерыв.), 3 кВт (импульсн.).

• КСВ (приблизит.): 1,6 (при менее 3 ГГц).

• Импеданс (значение номинальн.): 50 Ом.

• Трубка для крепежа (диаметр): 22 мм.

• Разъёмы соединит.: N (f), 7/16 (f) типа.

• Размеры габаритные (макс.): 148 х 148 х 134 см.

• Вес антенны STLP 9128 D special составляет: 8,1 кг.

• Производитель STLP 9128 D special модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание антенны Schwarzbeck STLP 9128 D special


Антенна STLP 9128 D special представляет собой двухуровневую логопериодическую широкополосную сложенную антенну LDPA от компании Schwarzbeck Mess Elektronik.

Schwarzbeck STLP 9128D имеет линейную поляризацию, проводит работу в радиусе 0,08 – 3 ГГц (рабочий режим составляет 0,07 – 4 ГГц).

Антенна характеризуется высоким коэффициентом усиления, низким значением КСВН, широким частотным диапазоном, имеет прочную и надежную разборную конструкцию.

Антенна STLP 9128 D special применяется для ЭМС испытаний.

Модель при необходимости разбирается на 5 частей, что является удобным при ее транспортировке.


Дополнительная информация


Техническое описание антенны STLP 9128 D special (218 КБ)

Диаграмма направленности антенны STLP 9128 D special (1 313 КБ)

Измерения на близком расстоянии STLP 9128 D special (143 КБ)

Монтаж антенны STLP 9128 D special (254 КБ)

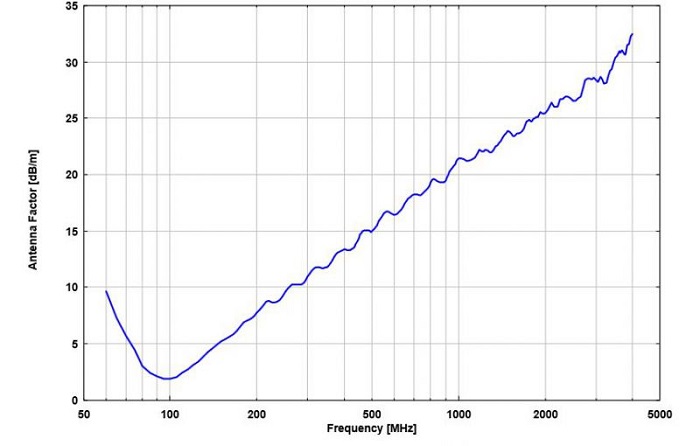

Антенный фактор Schwarzbeck STLP 9128D special


Антенный фактор Schwarzbeck STLP 9128D special

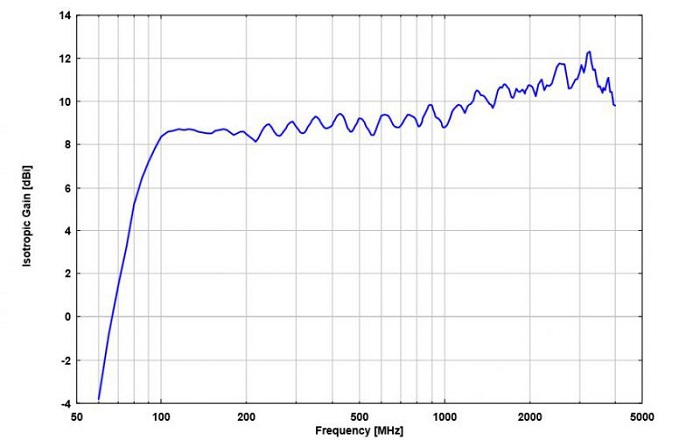

Усиление антенны Schwarzbeck STLP 9128D special


Усиление антенны Schwarzbeck STLP 9128D special

































Сложенные антенны LPDA


• антенна Schwarzbeck STLP 9128 C (200 (150) МГц - 1,5 (4) ГГц),

• антенна Schwarzbeck STLP 9128 D (80 (65) МГц - 3 (4) ГГц),

антенна Schwarzbeck STLP 9128 D special (80 (70) МГц - 3 (4) ГГц),

• антенна Schwarzbeck STLP 9128 E (80 (65) МГц – 1,5 (3) ГГц),

• антенна Schwarzbeck STLP 9128 E special (80 МГц - 1,7 (2,7) ГГц),

• антенна Schwarzbeck STLP 9129 (70 МГц - 10 ГГц),

• антенна Schwarzbeck STLP 9148 (1 (0,7) – 18 (20) ГГц),

• антенна Schwarzbeck STLP 9149 (0,7 (0,6) ГГц – 9 (10,5) ГГц),

• антенна Schwarzbeck STLP 100-500 (100 (75) МГц – 500 (550) МГц).
