Антенна STLP 9128 E special (80 МГц – 2,7 ГГц)

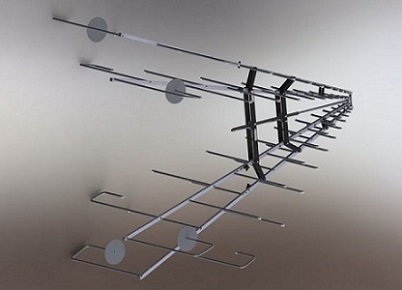

Антенна STLP 9128E special Schwarzbeck

Характеристики STLP 9128E special


• Диапазон (ном.): 0,08 – 1,7 ГГц.

• Диапазон (факт.): 0,08 – 2,7 ГГц.

• Вид поляризации: линейная.

• Изделие из материала: алюминий.

• Тип антенны:

- логопериодическая,

- многоярусная, сложенная.

• Вх. макс. мощность (N):

- 1 кВт (непрерыв.), 1,5 кВт (имп.).

• Вх. макс. мощность (7/16 опция):

- 2 кВт (непрерыв.), 3 кВт (импульсн.).

• КСВ (приблизит. значение): менее 1,5.

• Импеданс (значение номинальн.): 50 Ом.

• Трубка для крепежа (диаметр): 22 мм.

• Разъёмы для соединения: N (f), 7/16 (f) типа.

• Вес антенны STLP 9128E special составляет: 9,8 кг.

• Размеры габаритные (макс.): 1738 х 1499 х 1404 мм.

• Производитель STLP 9128 E special модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание антенны Schwarzbeck STLP 9128 E special


Антенна STLP 9128 E special представляет собой двухуровневую логопериодическую широкополосную сложенную антенну LDPA от производителя Schwarzbeck Mess Elektronik.

Schwarzbeck STLP 9128E special имеет линейную поляризацию, рассчитана на работу в радиусе 0,08 – 1,7 ГГц (рабочий режим составляет 0,08 – 2,7 ГГц).

Антенна характеризуется высоким коэффициентом усиления, низким значением КСВН, широким частотным диапазоном, имеет прочную и надежную разборную конструкцию.

Антенна STLP 9128 E special нашла широкое применение для ЭМС испытаний.


Дополнительная информация


Техническое описание антенны STLP 9128E special (221 КБ)

Диаграмма направленности антенны STLP 9128E special (856 КБ)

Измерения на близком расстоянии STLP 9128E special (401 КБ)

КСВН антенны STLP 9128E special (461 КБ)

Монтаж антенны STLP 9128E special (254 КБ)

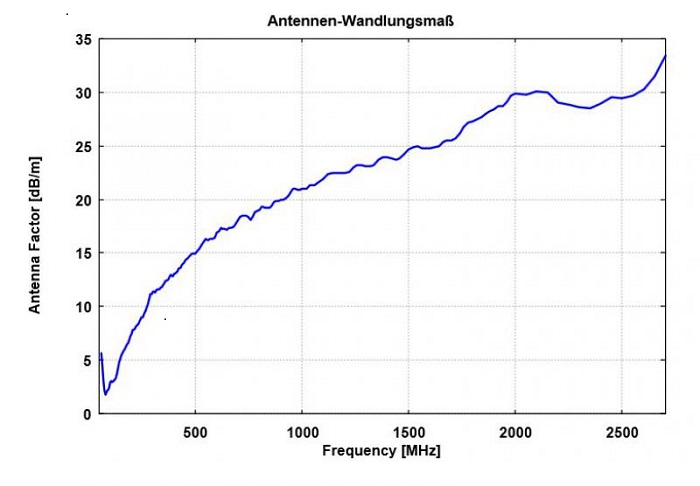

Антенный фактор Schwarzbeck STLP 9128E special


Антенный фактор Schwarzbeck STLP 9128E special

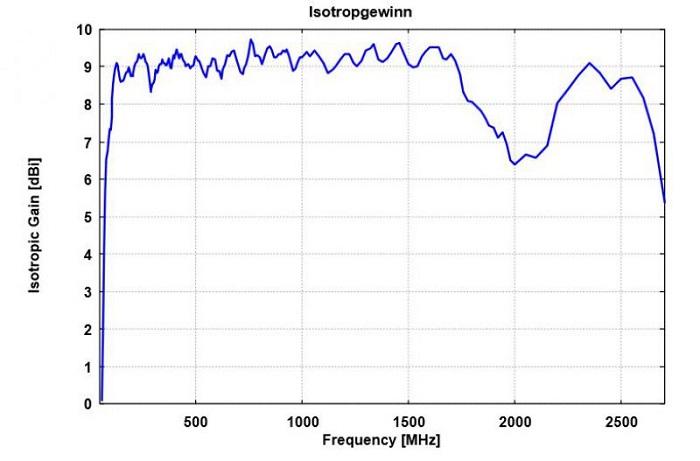

Усиление антенны Schwarzbeck STLP 9128E special


Усиление антенны Schwarzbeck STLP 9128E special
