Антенна STLP 9148 (700 МГц – 20 ГГц)

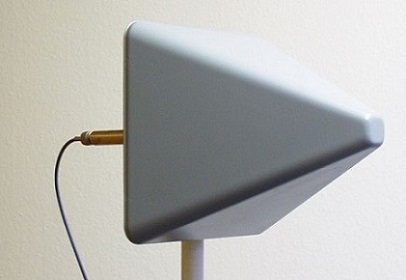

Антенна STLP 9148 Schwarzbeck

Характеристики антенна STLP 9148


• Диапазон (ном.): 1 – 18 ГГц.

• Диапазон (факт.): 0,7 - 20 ГГц.

• Вид поляризации: линейная.

• Используемый материал: алюминий.

• Антенна (тип):

- сложенная,

- логопериодическая.

• Усиление: 8,6 +/- 1 дБи.

• Антенный фактор: 20… 49 дБ/м.

• Вх. макс. мощность: 50 Вт.

• КСВН (приблизит. значение): менее 2.

• Импеданс (значение номинальн.): 50 Ом.

• Трубка для крепежа (диаметр): 22 мм.

• Разъём для соединения: N (female).

• Вес антенны STLP 9148 составляет: 1,2 кг.

• Размеры габаритные (макс.): 49 х 27 х 27 см.

• Производитель STLP 9148 модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание антенны Schwarzbeck STLP 9148


Антенна STLP 9148 представляет собой логопериодическую широкополосную сложенную антенну LDPA компании Schwarzbeck Mess Elektronik.

Schwarzbeck STLP 9148 имеет линейную поляризацию, рассчитана на работу в радиусе 1 - 18 ГГц (фактически 0,7 – 20 ГГц).

Антенна выделяется высоким коэффициентом усиления, низким значением КСВН, широким частотным диапазоном, имеет прочную и надежную разборную конструкцию.

Антенна STLP 9148 используется для ЭМС испытаний, имеет защитный колпак, может применяться в полевых условиях.


Дополнительная информация


Техническое описание антенны STLP 9148 (111 КБ)

Диаграмма направленности антенны STLP 9148 (286 КБ)

Измерения на близком расстоянии STLP 9148 (49 КБ)

Напряженность поля STLP 9148 (49 КБ)

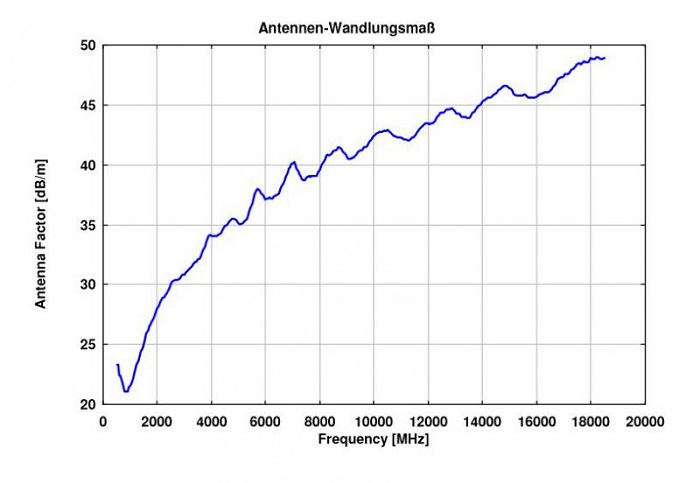

Антенный фактор Schwarzbeck STLP 9148


Антенный фактор Schwarzbeck STLP 9148

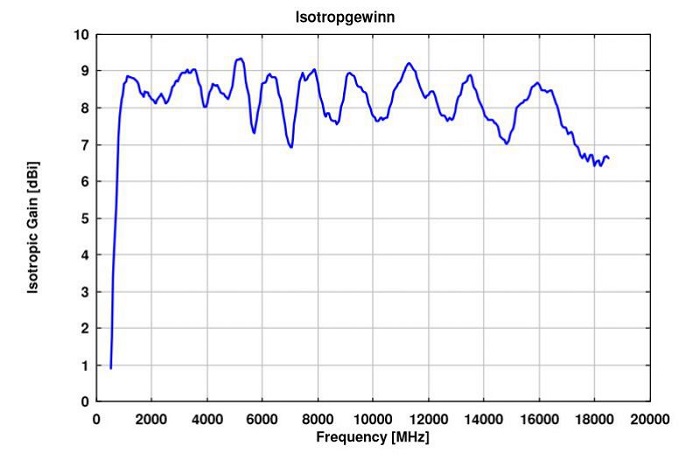

Усиление антенны Schwarzbeck STLP 9148


Усиление антенны Schwarzbeck STLP 9148
