Антенна STLP 100-500 (75 МГц – 550 МГц)

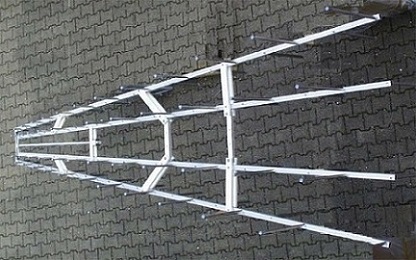

Антенна STLP 100-500 Schwarzbeck

Характеристики STLP 100-500


• Диапазон (ном.): 100 – 500 МГц.

• Диапазон (фактич.): 75 – 550 МГц.

• Вид поляризации: линейная.

• Используемый материал: алюминий.

• Антенна (тип):

- сложенная,

- логопериодическая LDPA.

• Вх. макс. мощность: 5 кВт (непр.).

• Усиление коэфф.: 11,5 +/- 1,1 дБи.

• Антенный фактор: -1… 14 дБ/м.

• Импеданс (значение номинальн.): 50 Ом.

• КСВН (значение примерное): менее 1,5.

• Разъём для соединения: 13/30 (female).

• Вес антенны STLP 100-500 составляет: 52 кг.

• Размеры габаритные (макс.): 402 х 178 х 166 см.

• Производитель STLP 100-500 модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание антенны Schwarzbeck STLP 100-500


Антенна STLP 100-500 представляет собой логопериодическую широкополосную 2-х уровневую антенну LDPA фирмы Schwarzbeck Mess Elektronik.

Schwarzbeck STLP 100-500 имеет линейную поляризацию, рассчитана на функционирование в радиусе 100 – 500 МГц (фактически 75 – 550 МГц).

Антенна выделяется высоким коэффициентом усиления, большим частотным диапазоном, достаточно низким значением КСВН, имеет прочную и надежную разборную конструкцию.

Высокотехнологичная антенна STLP 100-500 широко используется для ее применения в ЭМС испытаниях.


Дополнительная информация


Техническое описание LDPA STLP 100-500 (715 КБ)
