Эквивалент сети NSLK 8127 (9 кГц – 30 МГц)



Характеристики NSLK 8127

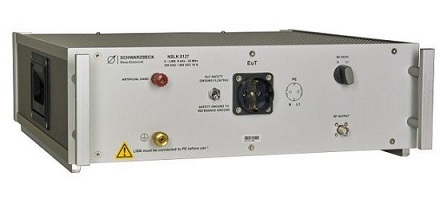

Эквивалент сети NSLK 8127 Schwarzbeck

• Част. диапазон (номинал.):

- 9 кГц – 30 МГц.

• Топология эквивалента: - V-LISN.

• Ток максимальный: 2 х 16 А.

• Напряжение максимальное:

- 250 В (AC) / 400 В (DC).

• Дроссель фильтра (предвар.): 250 мкГн.

• Импеданс (имитация): 50 мкГн +5 Ом || 50 Ом.

• Порт подключ. испыт. устройства:

- CEE 7/4 F тип (розетка Schuko).

• Порт для приемника измерительного:

- BNC тип, 50 Ом.

• Порт для «искусственной руки»:

- разъем лаб. 4 мм (зажим винтовой 6 мм), несъемный.

• Общий вес эквивалента NSLK 8127: 9,5 кг.

• Габаритные размеры оборудования: 47 х 44,5 х 14,5 см.

• Производство оборудования NSLK 8127: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание Schwarzbeck NSLK 8127


Эквивалент сети NSLK 8127 предназначен для ЭМС испытаний в радиусе 9 кГц – 30 МГц.

Оборудование NSLK 8127 создано согласно стандартам, предназначенных для испытаний согласно EN 50065-1, VDE, CISPR 16-1-2.

Schwarzbeck NSLK 8127 с V-LISN топологией способен тестировать между линией и «землей» несимметричное напряжение помех.


Функции эквивалента NSLK 8127


• Фильтрация/блокировка от сети питания ВЧ помех.

• Защита сети питания от помех, производящихся тестируемым устройством.

• Обеспечение нагрузки (ВЧ) для тестируемого оборудования с конкретным импедансом по стандарту ЭМС.

• Подача напряжения питания к тестируемому оборудованию от сети переменного/постоянного тока.

• Обнаружение напряжения помех, поступающего от тестового оборудования, и отправка данного напряжения на приемник.
