Эквивалент сети NSLK 8126 (9 кГц – 30 МГц)



Характеристики NSLK 8126

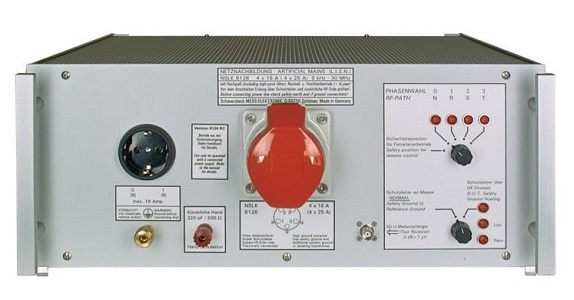

Эквивалент сети NSLK 8126 Schwarzbeck

• Част. диапазон (номинал.):

- 9 кГц – 30 МГц.

• Топология эквивалента:

- V-LISN.

• Ток максимальный:

- 16 А (Schuko), 4 х 16 (CEE).

• Напряжение максимальное:

- 250 В (AC) / 400 В (DC).

• Импеданс (имитация):

- 50 мкГн +5 Ом || 50 Ом.

• Дроссель фильтра (предварит.): 250 мкГн.

• Порт для приемника измерительного:

- BNC тип, 50 Ом.

• Порты подключения для испыт. оборудования:

- CEE 7/4 F тип (розетка Schuko),

- IEC 60309 3L+PE+N 16 A (CEKON розетка).

• Порт для «искусственной руки»:

- разъем лаб. 4 мм (зажим винтовой 6 мм), несъемный.

• Общий вес эквивалента NSLK 8126: 13 кг.

• Габаритные размеры оборудования: 47 х 45 х 19 см.

• Производство оборудования NSLK 8126: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание Schwarzbeck NSLK 8126


Эквивалент сети NSLK 8126 предназначен для ЭМС испытаний в частотном радиусе 9 кГц – 30 МГц.

Оборудование NSLK 8126 создано согласно стандартам, предназначенных для испытаний согласно CISPR 16-1-2 и VDE.

Schwarzbeck NSLK 8126 с V-LISN топологией способен тестировать между линией и «землей» несимметричное напряжение помех.


Функции эквивалента NSLK 8126


• Фильтрация/блокировка от сети питания ВЧ помех.

• Защита сети питания от помех, производящихся тестируемым устройством.

• Подача напряжения питания к тестируемому устройству от сети переменного/постоянного тока.

• Обеспечение нагрузки (ВЧ) для тестируемого оборудования с конкретным импедансом по стандарту ЭМС.

• Обнаружение напряжения помех, поступающего от тестового оборудования, и отправка данного напряжения на приемник.


Дополнительная информация по NSLK 8126


Техническое описание эквивалента сети NSLK 8126 (202 КБ)

Описание опции RC для эквивалента сети NSLK 8126 (221 КБ)
