Эквивалент сети NNLK 8129-2 HV (9 кГц – 30 МГц)

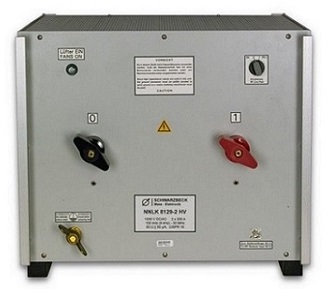

Эквивалент сети NNLK 8129-2 HV Schwarzbeck

Характеристики NNLK 8129-2 HV


• Диапазон (номинал.):

- 150 кГц – 30 МГц.

• Диапазон (рабочий):

- 9 кГц – 30 МГц.

• Топология эквивалента:

- V-образный LISN.

• Ток максимальный:

- 2 х 200 А (непрерывный).

• Напряжение максимальное:

- 1000 В (AC) / 1000 В (DC).

• Импеданс (имитация): 50 мкГн || 50 Ом.

• Разъемы для испытательного устройства:

- клеммы съемные, 12 мм.

• Порт для EMI приемника измерительного:

- BNC тип, 50 Ом.

• Общий вес эквивалента NNLK 8129-2 HV: 22 кг.

• Габаритные размеры устройства: 52 х 44,5 х 38,5 см.

• Производство оборудования NNLK 8129-2: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание Schwarzbeck NNLK 8129-2 HV


Эквивалент сети NNLK 8129-2 HV предназначен для ЭМС испытаний в радиусе 9 кГц – 30 МГц.

Модель NNLK 8129-2 HV Schwarzbeck с V-образной LISN топологией может тестировать между линия/«земля» несимметричное напряжение помех.

Оборудование NNLK 8129-2 HV создано согласно стандартам, предназначенных для испытаний по CISPR-16-1-2.


Функции эквивалента NNLK8129-2 HV


• Фильтрация/блокировка от сети питания ВЧ помех.

• Защита сети питания от помех, производящихся тестируемым устройством.

• Обеспечение нагрузки (ВЧ) для тестируемого оборудования с конкретным импедансом по стандарту ЭМС.

• Подача напряжения питания к тестируемому оборудованию от сети переменного/постоянного тока.

• Обнаружение напряжения помех, поступающего от тестового оборудования, и отправка данного напряжения на приемник.


Дополнительная информация по NNLK 8129-2HV


Техническое описание NNLK 8129-2HV (499 КБ)

Опция RC для эквивалента NNLK 8129-2HV (221 КБ)

Опция TC для эквивалента NNLK 8129-2HV (98 КБ)
