Эквивалент сети NNLK 8140 (9 кГц – 30 МГц)

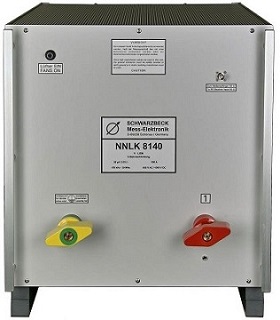

Эквивалент сети NNLK 8140 Schwarzbeck

Характеристики NNLK 8140


• Диапазон (номинал.):

- 150 кГц – 30 МГц.

• Диапазон (рабочий):

- 9 кГц – 30 МГц.

• Топология эквивалента:

- V-LISN для одной линии.

• Ток максимальный:

- 800 А (непрерывный),

- 1000 А (импульсный).

• Напряжение максимальное:

- 1000 В - DC,

- 1000 В, 500 В (400 Гц) - AC.

• Разъемы для питания эквивалента:

- 2 зажима (съемных), М16?1,5.

• Разъемы для испытательного устройства:

- 2 зажима (съемных), М16?1,5.

• Импеданс (имитация): 50 мкГн || 50 Ом (+/-20%).

• Общий вес эквивалента NNLK 8140 равен: 46 кг.

• Габаритные размеры устройства: 77 х 50,5 х 44,5 см.

• Производство оборудования NNLK 8140: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание Schwarzbeck NNLK 8140


Эквивалент сети NNLK 8140 предназначен для ЭМС испытаний в радиусе 150 (9) кГц – 30 МГц.

Модель Schwarzbeck NNLK 8140 с V-образной LISN топологией способен тестировать между линия/«земля» несимметричное напряжение помех.

Оборудование NNLK 8140 создано согласно стандартам, предназначенных для испытаний согласно CISPR-16-1-2.


Функции эквивалента NNLK 8140


• Фильтрация/блокировка от сети питания ВЧ помех.

• Защита сети питания от помех, производящихся тестируемым устройством.

• Подача напряжения питания к тестируемому оборудованию от сети переменного/постоянного тока.

• Обеспечение нагрузки (ВЧ) для тестируемого оборудования с конкретным импедансом по стандарту ЭМС.


Дополнительная информация по NNLK 8140


Техническое описание NNLK 8140 (357 КБ)

Опция TC для эквивалента NNLK 8140 (98 КБ)
