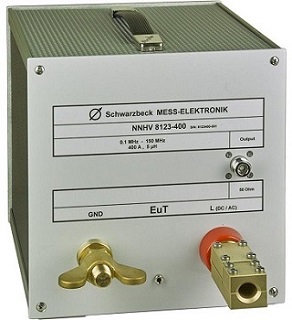

Эквивалент сети NNHV 8123-400 (100 кГц – 150 МГц)
Характеристики NNHV 8123-400
• Част. диапазон (номинал.):
- 100 кГц – 150 МГц.
• Ток максимальный:
- 250 А (непрерывный),
- 500 А (кратковременный).
• Напряжение максимальное:
- 1000 В (DC),
- 700 В (AC 50/60 Гц),
- 300 В (при 400 Гц).
• Импеданс:
- 2 мОм (на 50 Гц),
- 12,6 мОм (на 400 Гц),
- (5 мкГн) || 50 (± 10 %) Ом.
- сопротивление DC зажимы питания ИТС < 1,3 мОм.
• Порт измерительный: коннектор N-типа.
• Соединитель для ИУ: колодка клеммная.
• Крепление кабеля высоковольтного: 4 – 15 мм.
• Общий вес эквивалента NNHV 8123-400: 6,0 кг.
• Габаритные размеры оборудования: 22 х 22,5 х 26 см.
• Производство оборудования NNHV 8123-400: Schwarzbeck.
Цена по запросу, e-mail: info@schwarzbeckmsk.ru
Описание Schwarzbeck NNHV 8123-400
Эквивалент сети NNHV 8123-400 – это высоковольтный несимметричный эквивалент, разработанный для проведения тестирования транспортных средств согласно BMW GS 95025-1, CISPR-25 ред.4.
Сетевой эквивалент NNHV8123-400 выполняет измерения в частотном радиусе 100 кГц – 150 МГц.
Функции эквивалента NNHV 8123-400
• Испытания инжекции тока объемного методом ИОТ с импедансом нагрузки (5 мкГн) || 50 Ом.
• Измерение помех напряжения (кондуктивных) на экранированных линиях электромобилей, различных гибридных транспортных средств.
Дополнительная информация по NNHV 8123-400
Техническое описание эквивалента сети NNHV 8123-400 (338 КБ)
