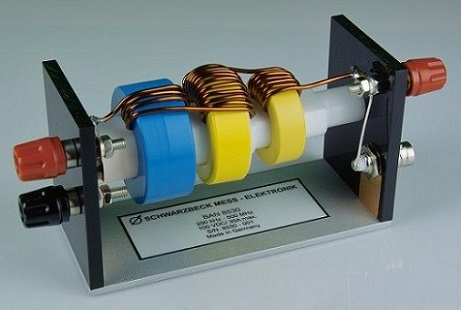

Эквивалент сети BAN-8530 (250 кГц – 500 МГц)
Характеристики BAN-8530
• Част. диапазон:
- 250 кГц – 500 МГц.
• Рабочий диапазон тока:
- 2 А – 30 А.
• Линия (тип): 1 провод.
• Ток в линии max: 30 А (DC).
• Порт измерительный: 50 Ом (BNC).
• РЧ-мощность max на РЧ-порту: 5 Вт.
• Напряжение линия/земля max: 100 В (DC).
• Развязка BNC или ИТС – порт ИТС:
- 0,25 – 500 МГц (более 20 дБ).
• Измеренный импеданс со стороны ИТС:
- 0,25 – 1 МГц (более 200 Ом);
- 1 – 150 МГц (более 400 Ом);
- 150 - 250 МГц (более 200 Ом);
- 250 – 500 МГц (более 100 Ом).
• Соединение для ИТС: вилка «банан»/6 мм зажим.
• Общий вес эквивалента BAN-8530: 385 г.
• Габаритные размеры оборудования: 16 х 6,8 х 5 см.
• Производство оборудования BAN-8530: Schwarzbeck.
Цена по запросу, e-mail: info@schwarzbeckmsk.ru
Описание Schwarzbeck BAN-8530
Эквивалент сети BAN-8530 - широкополосный эквивалент (BAN), разработанный для проведения тестирования транспортных средств согласно DC-10614, ISO11452-7.
Сетевой эквивалент BAN-8530 используется для подачи РЧ сигнала в линии питания и сигнальные линии, методом прямого ввода помехи.
Дополнительная информация по BAN-8530
Техническое описание эквивалента сети BAN-8530 (202 КБ)
