Эквивалент сети NNBM 8124-400 (100 кГц – 150 МГц)

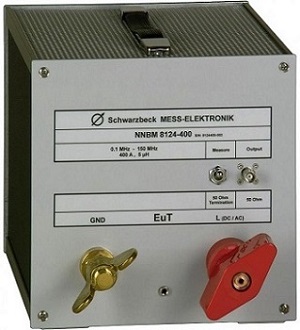

Эквивалент сети NNBM 8124-400 Schwarzbeck

Характеристики NNBM 8124-400


• Част. диапазон (ном.):

- 0,1 – 110 МГц.

• Частотный диапазон (раб.):

- 0,1 – 150 МГц.

• Топология (AMN):

- одноканальный,

- несимметричный.

• Ток максимальный:

- 250 А (непрерывный),

- 500 А (кратковременный).

• Напряжение максимальное:

- 700 В (50/60 Гц),

- 1000 В (DC),

- 300 В (при 400 Гц).

• Сопротивление (между сетью, DC):

- менее 1,5 мОм.

• Импеданс NNBM 8124-400:

- (5 мкГн + 1 Ом) || 50 (+/- 10 %) Ом.

• Общий вес эквивалента NNBM 8124-400: 6,0 кг.

• Максимальные размеры габаритные: 45 х 22,5 х 22 см.

• Производство NNBM 8124-400 модели эквивалента: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание Schwarzbeck NNBM 8124-400


Эквивалент сети NNBM 8124-400 – несиметричный одноканальный эквивалент, созданный для проведения тестирования бортсредств (ст. CISPR-25/ISO-7637-2), инжекции токовых помех.


Функции эквивалента NNBM 8124-400


• Измерение помех различных транспортных средств (судна, самолеты и пр.).

• Измерение переходных процессов, инжекции согласно ISO-7637-2.


Дополнительная информация по NNBM 8124-400


Техническое описание эквивалента сети NNBM-8124-400 (404 КБ)
