Блокирующий конденсатор DC-Block 500 (250 кГц – 500 МГц)

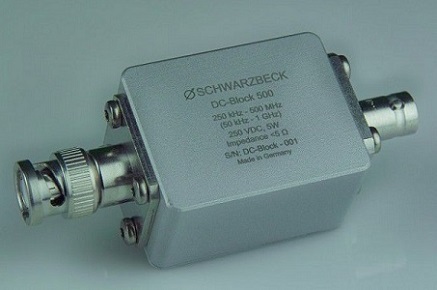

Блокирующий конденсатор DC-Block 500 Schwarzbeck

Характеристики DC-Block 500


• Част. диапазон:

- 250 кГц – 500 МГц.

• Раб. диапазон при -1 дБ:

- 50 кГц – 1 ГГц.

• Порт 1:

- 50 Ом BNC вилка.

• Порт 2:

- 50 Ом BNC розетка.

• Напряжение линия/земля max:

- 250 В DC.

• РЧ мощность max на BNC порту:

- 5 Вт.

• Затухание вх./вых. (0,25 – 500 МГц):

- менее 0,42 дБ.

• Импеданс: менее 5 Ом.

• Вес конденсатора DC-Block 500: 103 г.

• Габаритные размеры оборудования: 9 х 2,8 х 3,5 см.

• Производство конденсатора DC-Block 500: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание конденсатора DC-Block Schwarzbeck


Блокирующий конденсатор DC-Block предназначен для широкополосного эквивалента сети для прямой инжекции.

Конденсатор DC-Block 500 поддерживает стандарт DIN ISO 11452-7.


Дополнительная информация по DC-Block 500


Техническое описание блокирующего конденсатора DC-Block 500 (137 КБ)
