Гибридные антенны LPDA

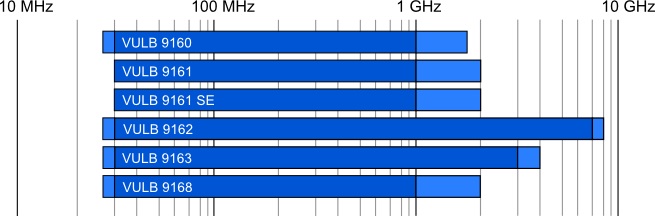

Гибридные антенны LPDA, диаграмма


Гибридные антенны представляют собой устройства, сочетающие в своей конструкции логарифмические и биконические антенны. Гибридные антенны от производителя Schwarzbeck взяли самые наилучшие качества из этих 2-х типов антенн. Гибридные антенны LPDA нашли широкое применение в разных областях, в том числе в радиотехнике. Например, некоторые модели из этих антенн могут использоваться для высокоточного обнаружения источника помех, а также его уровня излучения.

Гибридные антенны LPDA обладают широкой ДНА (диаграммой направленности), а также большим коэффициентом усиления. Поэтому данные антенны могут применяться для излучения сигнала высокой мощности в широком частотном диапазоне. Антенные устройства могут использоваться также в качестве приемника.

Гибридные антенны Schwarzbeck отличаются не только высокими характеристиками, немецким качеством, но и простой и удобной сборкой, установкой и настройкой. Это позволяет быть антеннам мобильными и универсальными. Для монтажа гибридных антенн важно их правильное расположение (высота, ориентация в рабочей плоскости). Для этого имеются мачты для антенн Schwarzbeck AM 9144 и Schwarzbeck AM 9104.


____________________________________________________________________________________________________________________________________________

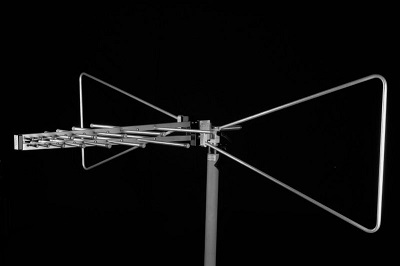

Антенна VULB 9160


Антенна VULB 9160

Краткие характеристики VULB 9160


• Тип: гибридная антенна LPDA.

• Диапазон, nominal: 30 МГц – 1,0 ГГц.

• Диапазон, используемый: 25 МГц – 1,7 ГГц.

• Поляризация антенны гибридной: линейная.

• Материал изделия: алюминий.

• Мощность, максимальная: 10 Вт.

• Коннектор гибридной антенны: N.

• Импеданс, nominal: 50 Ом.

• Установка антенны: труба, D 22 мм.

• Габариты VULB 9160 (Д/Ш/В): 109/166/52 см.

• Вес гибридной LPDA Schwarzbeck: 3,1 кг.

• Адаптеры (рекомендуются): RA 9215, AA 9203, AA 9202.


Описание антенны VULB 9160 Schwarzbeck




Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

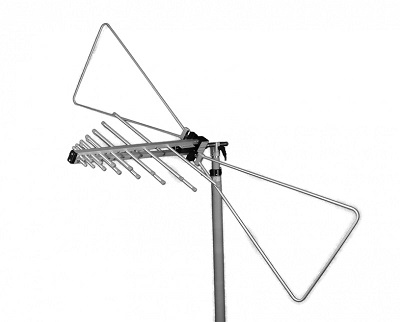

Антенна VULB 9161


Антенна VULB 9161

Краткие характеристики VULB 9161


• Тип: гибридная антенна LPDA.

• Диапазон, nominal: 30 МГц – 1,0 ГГц.

• Диапазон, используемый: 30 МГц – 2,0 ГГц.

• Поляризация антенны гибридной: линейная.

• Материал изделия: алюминий.

• Мощность, максимальная: 1 кВт.

• Коннектор гибридной антенны: N.

• Импеданс, nominal: 50 Ом.

• Установка антенны: труба, D 22 мм.

• Габариты VULB 9161 (Д/Ш/В): 109/166/52 см.

• Вес гибридной LPDA Schwarzbeck: 3,1 кг.

• Адаптеры (рекомендуются): RA 9215, AA 9203, AA 9202.


Описание антенны VULB 9161 Schwarzbeck








Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

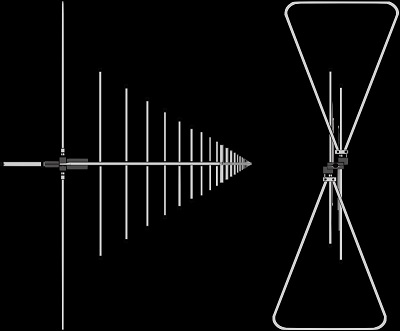

Антенна VULB 9161 SE


Антенна VULB 9161 SE

Краткие характеристики VULB 9161 SE


• Тип: гибридная антенна LPDA.

• Диапазон, nominal: 30 МГц – 1,0 ГГц.

• Диапазон, используемый: 30 МГц – 2,0 ГГц.

• Поляризация антенны гибридной: линейная.

• Материал изделия: алюминий.

• Мощность, максимальная: 1 кВт.

• Коннектор гибридной антенны: N.

• Импеданс, nominal: 50 Ом.

• Установка антенны: труба, D 22 мм.

• Габариты VULB 9161 SE (Д/Ш/В): 109/149/56 см.

• Вес гибридной LPDA Schwarzbeck: 3,1 кг.

• Адаптеры (рекомендуются): RA 9215, AA 9203, AA 9202.


Описание антенны VULB 9161 SE Schwarzbeck









Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна VULB 9162


Антенна VULB 9162

Краткие характеристики VULB 9162


• Тип: гибридная антенна LPDA.

• Диапазон, nominal: 30 МГц – 7,0 ГГц.

• Диапазон, используемый: 25 МГц – 8,0 ГГц.

• Поляризация антенны гибридной: линейная.

• Материал изделия: алюминий.

• Мощность, максимальная: 200 Вт / 100 Вт.

• Коннектор гибридной антенны: N.

• Импеданс, nominal: 50 Ом.

• Установка антенны: труба, D 22 мм.

• Габариты VULB 9162 (Д/Ш/В): 129/150/62 см.

• Вес гибридной LPDA Schwarzbeck: 3,1 кг.

• Адаптеры (рекомендуются): RA 9215, AA 9203, AA 9202.


Описание антенны VULB 9162 Schwarzbeck









Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

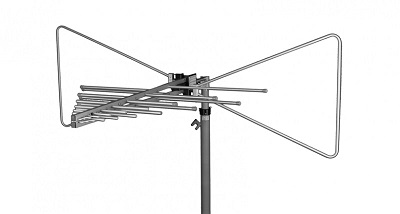

Антенна VULB 9163


Антенна VULB 9163

Краткие характеристики VULB 9163


• Тип: гибридная антенна LPDA.

• Диапазон: 30 (25) МГц – 3,0 (4,0) ГГц.

• Поляризация антенны гибридной: линейная.

• Мощность, максимальная: 200 Вт / 100 Вт.

• Коннектор гибридной антенны: N.

• Установка антенны: труба, D 22 мм.

• Габариты VULB 9163 (Д/Ш/В): 124/150/62 см.

• Вес гибридной LPDA Schwarzbeck: 3,1 кг.

• Адаптеры (рекомендуются): RA 9215, AA 9203, AA 9202.


Описание антенны VULB 9163 Schwarzbeck




Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

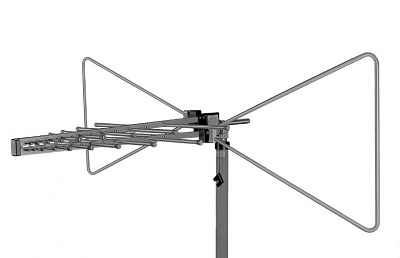

Антенна VULB 9168


Антенна VULB 9168

Краткие характеристики VULB 9168


• Тип: гибридная антенна LPDA.

• Диапазон, nominal: 30 МГц – 1,0 ГГц.

• Диапазон, используемый: 25 МГц – 2,0 ГГц.

• Поляризация антенны гибридной: линейная.

• Материал изделия: алюминий.

• Мощность, максимальная: 10 Вт.

• Коннектор гибридной антенны: N.

• Импеданс, nominal: 50 Ом.

• Установка антенны: труба, D 22 мм.

• Габариты VULB 9168 (Д/Ш/В): 109/150/50 см.

• Вес гибридной LPDA Schwarzbeck: 3,1 кг.

• Адаптеры (рекомендуются): RA 9215, AA 9203, AA 9202.


Описание антенны VULB 9168 Schwarzbeck




Цена по запросу, e-mail: info@schwarzbeckmsk.ru
