Антенна VULB 9168 (25 МГц – 1,7 ГГц)

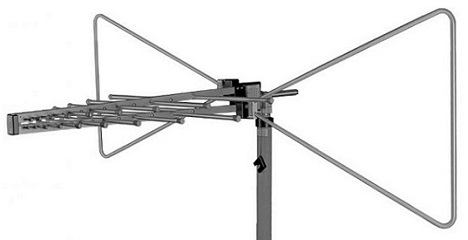

Антенна VULB 9168 Schwarzbeck

Характеристики антенны VULB 9168


• Диапазон (ном.): 0,03 – 1 ГГц.

• Диапазон (рабоч.): 0,025 – 1,7 ГГц.

• Тип: совмещенная логопериодическая.

• Материал изделия: алюминий.

• Входная макс. мощность: 10 Вт.

• Поляризация антенны: линейная.

• Антенн. фактор: 8,44… 38,56 дБ/м.

• Коэфф. усиления: -14,65… 8,05 дБи.

• Значение показателя КСВ: менее 1,5.

• Импеданс (номинал. значение): 50 Ом.

• Разъём (соединительный): N- типа.

• Крепежная трубка с диаметром: 22 мм.

• Общий вес VULB 9168 составляет: 3,1 кг.

• Макс. габарит. размеры: 150 х 109 х 50 см.

• Адаптеры (рекоменд.): RA 9215, AA 9202, AA 9203.

• Производитель VULB 9168 модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание гибридной антенны VULB 9168


Антенна VULB 9168 представляет собой биконическую логопериодическую (гибридную) антенну LDPA от Schwarzbeck Mess Elektronik.

Schwarzbeck VULB 9168 модель антенны линейной поляризации функционирует в радиусе 0,03 – 1 Гц (рабочий режим 0,025 – 1,7 ГГц).


Дополнительная информация


Техническое описание антенны VULB 9168 (31 КБ)

Размеры антенны VULB 9168 (18 КБ)

Диаграмма направленности антенны VULB 9168 (153 КБ)

Измерение на близком расстоянии VULB 9168 (43 КБ)

КСВН антенны VULB 9168 (10 КБ)

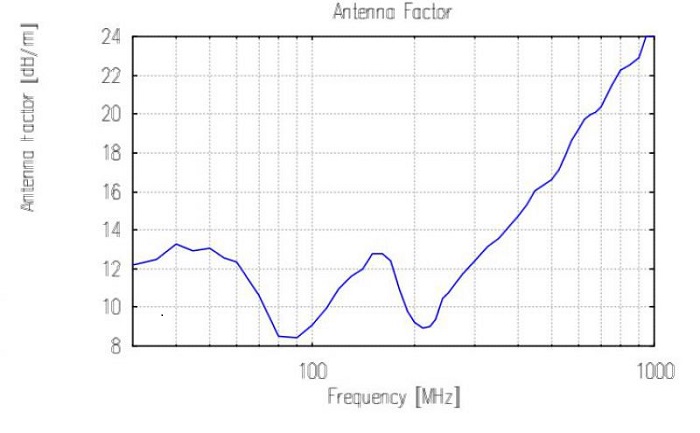

Антенный фактор Schwarzbeck VULB 9168


Антенный фактор Schwarzbeck VULB 9168

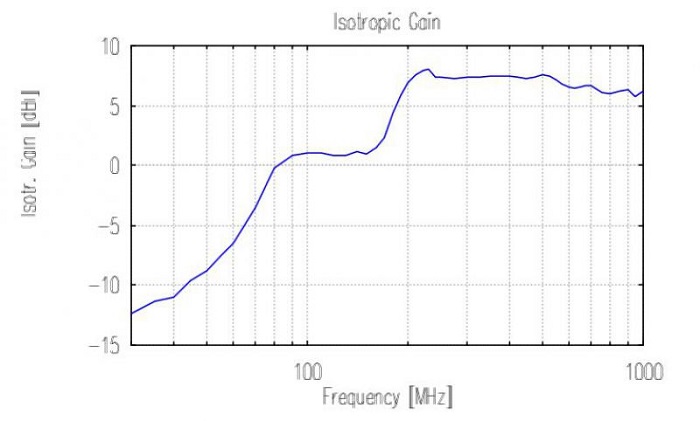

Усиление антенны Schwarzbeck VULB 9168


Усиление антенны Schwarzbeck VULB 9168
