Антенна VULB 9163 (25 МГц – 4 ГГц)

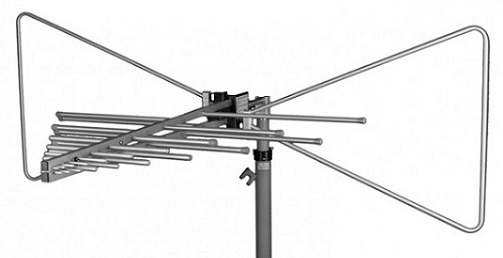

Антенна VULB 9163 Schwarzbeck

Характеристики антенны VULB 9163


• Диапазон (ном.): 0,03 – 3 ГГц.

• Диапазон (рабоч.): 0,025 – 4 ГГц.

• Материал изделия: алюминий.

• Тип: совмещенная логопериодическая.

• Поляризация антенны: линейная.

• Коэфф. усиления: 6,4 +/- 1,2 дБи.

• Антенный фактор: 7,0… 34,0 дБ/м.

• Значение показателя КСВ: менее 1,5.

• Импеданс (номинал. значение): 50 Ом.

• Входная макс. мощность:

- 200 Вт (непрерывная), 100 Вт (импульс.).

• Крепежная трубка с диаметром: 22 мм.

• Разъём: N (female)- типа (стандартный).

• Общий вес VULB 9163 составляет: 3,1 кг.

• Макс. габарит. размеры: 150 х 91 (124) х 62 см.

• Адаптеры (рекоменд.): RA 9215, AA 9202, AA 9203.

• Производитель VULB 9163 модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание гибридной антенны VULB 9163


Антенна VULB 9163 представляет собой биконическую логопериодическую (гибридную) антенну LDPA от Schwarzbeck Mess Elektronik.

Schwarzbeck VULB 9163 модель антенны линейной поляризации функционирует в радиусе 0,03 – 3 Гц (рабочий режим 0,025 – 4 ГГц).


Дополнительная информация


Техническое описание антенны VULB 9163 (259 КБ)

Баланс балуна антенны VULB 9163 (138 КБ)

Диаграмма направленности антенны VULB 9163 (143 КБ)

Измерение на близком расстоянии VULB 9163 (181 КБ)

Напряженность поля антенны VULB 9163 (158 КБ)

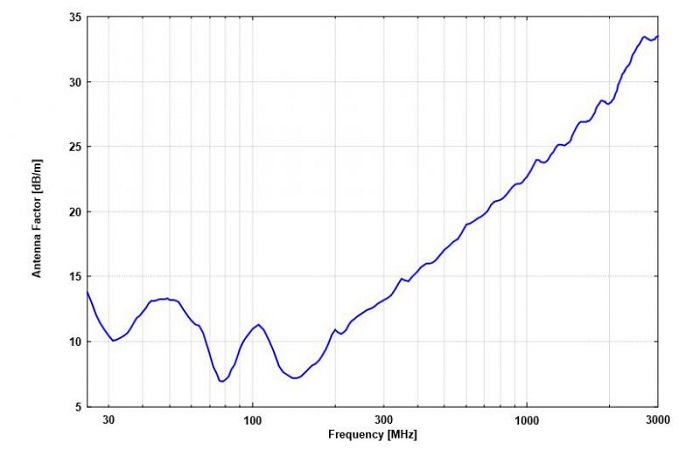

Антенный фактор Schwarzbeck VULB 9163


Антенный фактор Schwarzbeck VULB 9163

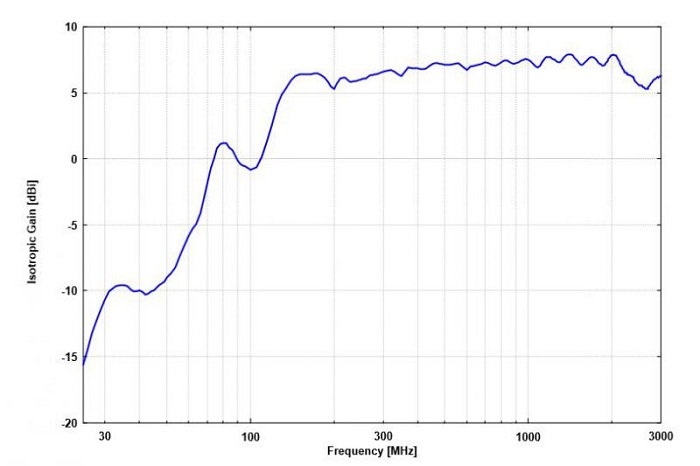

Усиление антенны Schwarzbeck VULB 9163


Усиление антенны Schwarzbeck VULB 9163
