Антенна VULB 9161 SE (30 МГц – 2 ГГц)

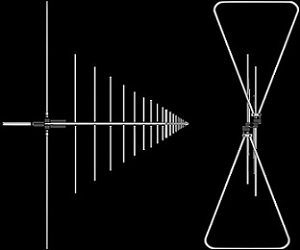

Антенна VULB 9161 SE Schwarzbeck

Характеристики VULB 9161 SE


• Диапазон (ном.): 0,03 – 1 ГГц.

• Диапазон (рабоч.): 0,03 – 2 ГГц.

• Тип: совмещенная логопериодическая.

• Материал изделия: алюминий.

• Поляризация антенны: линейная.

• Входная макс. мощность: 1 кВт.

• Коэфф. усиления: -21,35… 7,63 дБи.

• Импеданс (номинал. значение): 50 Ом.

• Антенный фактор модели: 6,45… 34,4 дБ/м.

• Разъём соединительный: N – типа.

• Крепежная трубка с диаметром: 22 мм.

• Общий вес VULB 9161 SE составляет: 3,1 кг.

• Макс. габаритные размеры: 149 х 109 х 56 см.

• Адаптеры (рекоменд.): RA 9215, AA 9202, AA 9203.

• Производитель VULB 9161 SE модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание гибридной антенны VULB 9161 SE


Антенна VULB 9161 SE представляет собой биконическую логопериодическую антенну (гибридную) LDPA от Schwarzbeck Mess Elektronik.

Schwarzbeck VULB 9161SE с линейной поляризацией функционирует в радиусе 0,03 – 1 Гц (рабочий режим 0,03 – 2 ГГц).

Антенна VULB 9161SE применяется для ЭМС испытаний, характеризуется отличной направленностью, низким КСВН, высоким уровнем мощности (подводимой), надежной степенью конструкции.


Дополнительная информация


Техническое описание антенны VULB 9161 SE (30 КБ)

Измерение на близком расстоянии VULB 9161SE (835 КБ)

Размеры антенны VULB 9161 SE (28 КБ)

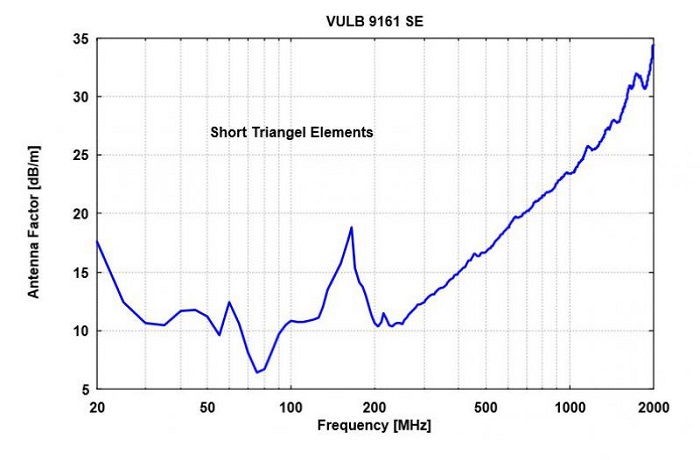

Антенный фактор Schwarzbeck VULB 9161 SE


Антенный фактор Schwarzbeck VULB 9161 SE

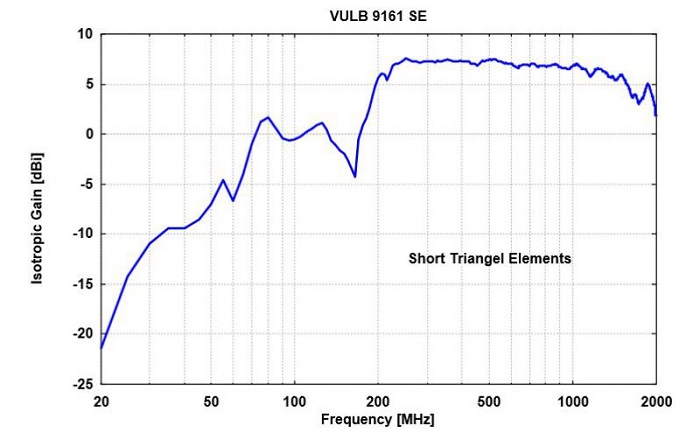

Усиление антенны Schwarzbeck VULB 9161 SE


Усиление антенны Schwarzbeck VULB 9161 SE
