Стандартные логопериодические антенны LPDA

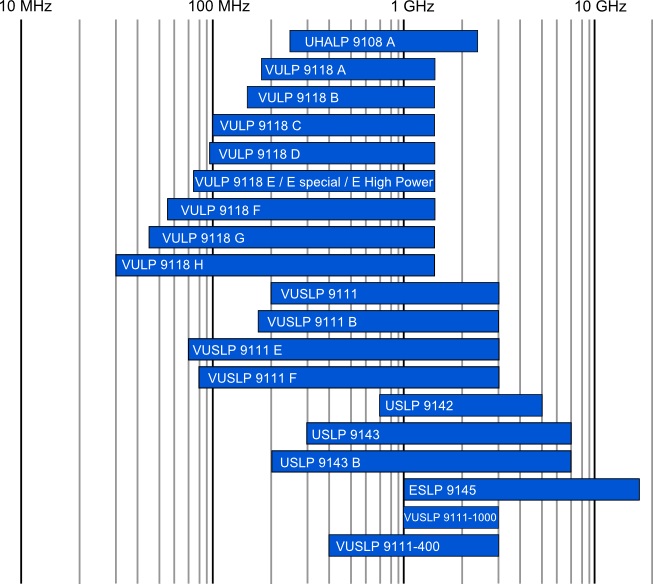

Стандартные логопериодические антенны LPDA, диаграмма


LPDA – Log Periodic Antenna. Логопериодическая антенна – это направленная широкополосная антенна, которая функционирует в десятикратном, а также больше широком диапазоне волн. Коэффициент усиления (КУ) LPDA эквивалентен коэффициенту 3-х или 4-х элементной антенны, называемой «волновой канал».

Антенна LPDA имеет особую единую конструкцию, которая состоит из наборов вибраторов («волновой канал»), размещенных перпендикулярно несущих труб. Параметры стандартной LPDA антенны рассчитываются так, чтобы она имела необходимые характеристики по всему используемому частотному диапазону. Преимущество антенн LPDA состоит в достаточно компактной конструкции, а также в том, что диаграмма излучения и усиление изменяются согласно заданным требованиям.

Логопериодические антенны LPDA обладают постоянными характеристиками и практически неизменной формой ДНА в широком частотном диапазоне. Отношение длины волны принимаемого сигнала максимальной к минимальной составляет более десяти. По всему рабочему диапазону устанавливается отличное согласование антенны LPDA с фидером, КУ остается неизменным.


____________________________________________________________________________________________________________________________________________

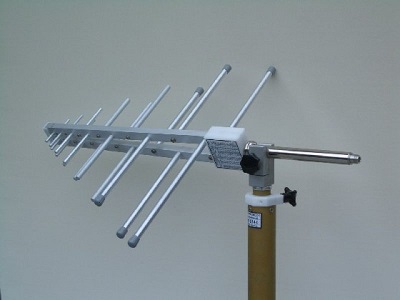

Антенна UHALP 9108 A


Антенна UHALP 9108 A

Краткие характеристики UHALP 9108 A


• Тип: логопериодическая антенна LPDA.

• Диапазон частот: 250 МГц – 2,4 ГГц.

• Поляризация антенны, тип: линейная.

• Материал устройства LPDA: алюминий.

• Мощность, максимум: 1 кВт.

• Импеданс, номинальный: 50 Ом.

• Соединитель антенны, тип: N (f).

• Монтажный крепеж: труба, 22 мм (D).

• Размеры (Д/Ш) антенны: 690/510 мм.

• Вес антенны LPDA Schwarzbeck: 1,35 кг.


Описание антенны UHALP 9108 A Schwarzbeck








Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

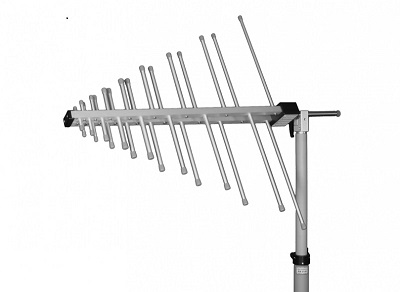

Антенна VULP 9118 A


Антенна VULP 9118 A

Краткие характеристики VULP 9118 A


• Тип: логопериодическая антенна LPDA.

• Диапазон, номинал: 180 МГц – 1,5 ГГц.

• Диапазон, используемый: 180 МГц – 2,0 ГГц.

• Поляризация антенны, тип: линейная.

• Материал антенны: алюминий.

• Мощность, максимум: 1 кВт.

• Импеданс, номинальный: 50 Ом.

• Соединитель антенны, тип: N (f).

• Монтажный крепеж: труба, 22 мм (Д).

• Размеры (Д/Ш) устройства: 980/750 мм.

• Вес антенны LPDA Schwarzbeck: 2,0 кг.


Описание антенны VULP 9118 A Schwarzbeck







Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

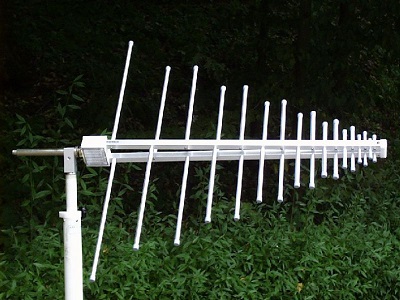

Антенна VULP 9118 B


Антенна VULP 9118 B

Краткие характеристики VULP 9118 B


• Тип: логопериодическая антенна LPDA.

• Диапазон частот: 160 МГц – 1,5 ГГц.

• Диапазон, используемый: 160 МГц – 2,0 ГГц.

• Поляризация антенны, тип: линейная.

• Материал антенны lpda: алюминий.

• Мощность, максимум: 1 кВт.

• Импеданс, номинал: 50 Ом.

• Соединитель антенны, тип: N (f).

• Монтажный крепеж: труба, 22 мм (диаметр).

• Размеры (Д/Ш) устройства: 109/89 см.

• Вес антенны LPDA Schwarzbeck: 2,3 кг.


Описание антенны VULP 9118 B Schwarzbeck







Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна VULP 9118 C


Антенна VULP 9118 C

Краткие характеристики VULP 9118 C


• Тип: логопериодическая антенна LPDA.

• Диапазон частот: 100 МГц – 1,4 ГГц.

• Диапазон, используемый: 100 МГц – 2,0 ГГц.

• Поляризация антенны, тип: линейная.

• Материал конструкции: алюминий.

• Мощность, максимум: 1 кВт.

• Импеданс, номинальный: 50 Ом.

• Соединитель антенны lpda, тип: N (f).

• Монтажный крепеж: труба, 22 мм (диаметр).

• Размеры (Д/Ш) устройства: 139/120 см.

• Вес антенны LPDA Schwarzbeck: 2,8 кг.


Описание антенны VULP 9118 C Schwarzbeck













Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

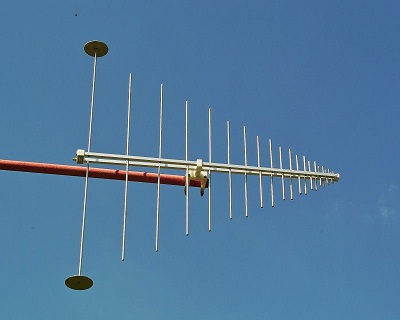

Антенна VULP 9118 D


Антенна VULP 9118 D

Краткие характеристики VULP 9118 D


• Тип: логопериодическая антенна LPDA.

• Диапазон частот: 95 МГц – 1,5 ГГц.

• Диапазон, используемый: 80 МГц – 1,8 ГГц.

• Поляризация антенны, тип: линейная.

• Материал антенны lpda: алюминий.

• Мощность, максимум: 1 кВт.

• Импеданс, номинал: 50 Ом.

• Соединитель антенны, тип: N (f).

• Монтажный крепеж: труба, 22 мм (Д).

• Размеры (Д/Ш) устройства: 159/165 см.

• Вес антенны LPDA Schwarzbeck: 3,4 кг.


Описание антенны VULP 9118 D Schwarzbeck









Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

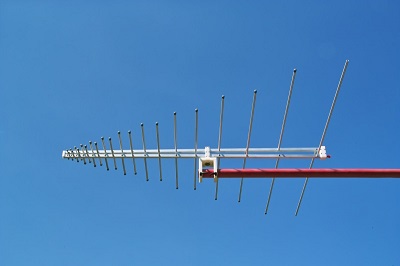

Антенна VULP 9118 E


Антенна VULP 9118 E

Краткие характеристики VULP 9118 E


• Тип: логопериодическая антенна LPDA.

• Диапазон частот: 75 МГц – 1,5 ГГц.

• Диапазон, используемый: 50 МГц – 1,5 ГГц.

• Поляризация антенны, тип: линейная.

• Материал устройства: алюминий.

• Мощность, максимум: 1 кВт.

• Импеданс lpda, номинальный: 50 Ом.

• Коннектор антенны, тип: N (f).

• Монтаж изделия: установка по центру.

• Размеры (Д/Ш) устройства: 187/194 см.

• Вес антенны LPDA Schwarzbeck: 3,8 кг.


Описание антенны VULP 9118 E Schwarzbeck





Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна VULP 9118 E special


Антенна VULP 9118 E special

Краткие характеристики 9118 E special


• Тип: логопериодическая антенна LPDA.

• Диапазон частот: 75 МГц – 1,5 ГГц.

• Диапазон, используемый: 75 МГц – 2,0 ГГц.

• Поляризация антенны, тип: линейная.

• Материал изделия: алюминий.

• Мощность, максимум: 1 кВт.

• Импеданс lpda, номинальный: 50 Ом.

• Соединитель антенны, тип: N (f).

• Монтаж изделия: установка по центру.

• Размеры (Д/Ш) устройства: 187/140 см.

• Вес антенны LPDA Schwarzbeck: 4,5 кг.


Описание антенны 9118 E special Schwarzbeck







Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

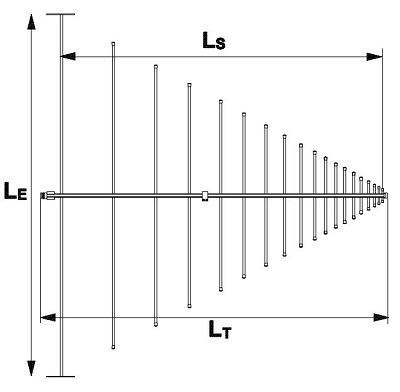

Антенна VULP 9118 E High Power


Антенна VULP 9118 E High Power

Краткие характеристики VULP 9118E HighPower


• Тип: логопериодическая антенна LPDA.

• Диапазон частот: 75 МГц – 1,5 ГГц.

• Диапазон, используемый: 50 МГц – 1,5 ГГц.

• Поляризация антенны, тип: линейная.

• Материал изделия: алюминий.

• Мощность, максимум: 1 кВт.

• Импеданс lpda, номинальный: 50 Ом.

• Коннектор антенны, тип: 7/16 (f).

• Монтаж изделия: установка по центру.

• Размеры (Д/Ш) устройства: 187/194 см.

• Вес антенны LPDA Schwarzbeck: 4,3 кг.


Описание антенны VULP 9118E HighPower Schwarzbeck













Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна VULP 9118 F


Антенна VULP 9118 F

Краткие характеристики VULP 9118 F


• Тип: логопериодическая антенна LPDA.

• Диапазон частот: 55 МГц – 1,8 ГГц.

• Поляризация антенны, тип: линейная.

• Материал изделия: алюминий.

• Мощность, максимум: 1 кВт.

• Импеданс lpda, номинальный: 50 Ом.

• Соединитель антенны, тип: N (f).

• Монтаж изделия: установка по центру.

• Размеры (Д/Ш) устройства: 215/227 см.

• Вес антенны LPDA Schwarzbeck: около 4 кг.


Описание антенны VULP 9118 F Schwarzbeck














Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

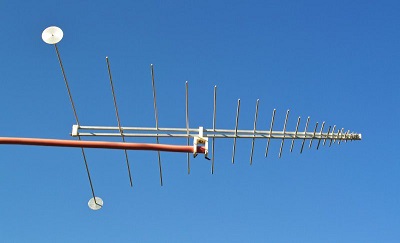

Антенна VULP 9118 G


Антенна VULP 9118 G

Краткие характеристики VULP 9118 G


• Тип: логопериодическая антенна LPDA.

• Диапазон частот: 45 МГц – 1,5 ГГц.

• Поляризация антенны, тип: линейная.

• Материал устройства: алюминий.

• Мощность, максимум: 1 кВт.

• Импеданс, номинальный: 50 Ом.

• Соединитель антенны, тип: N (f).

• Монтаж изделия: установка по центру.

• Размеры (Д/Ш) антенны: 253/267 см.

• Вес антенны LPDA Schwarzbeck: около 4 кг.


Описание антенны VULP 9118 G Schwarzbeck





Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

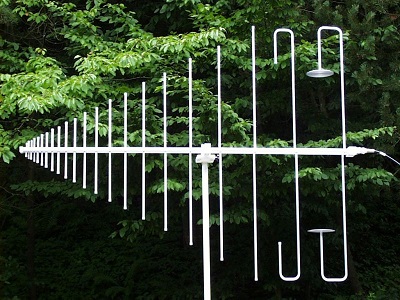

Антенна VULP 9118 D/E/F/G special


Антенна VULP 9118 D/E/F/G special

Краткие характеристики VULP 9118 D/E/F/G special


• Тип: логопериодическая антенна LPDA.

• Диапазон частот: 45 МГц – 1,5 ГГц.

• Диапазон, используемый: 45 МГц – 1,8 ГГц.

• Поляризация lpda, тип: линейная.

• Материал устройства: алюминий.

• Импеданс lpda, номинальный: 50 Ом.

• Монтаж изделия Schwarzbeck: 3/8”, M12.


Описание антенны VULP 9118 D/E/F/G special Schwarzbeck











Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна VULP 9118 H


Антенна VULP 9118 H

Краткие характеристики VULP 9118 H


• Тип: логопериодическая антенна LPDA.

• Диапазон частот: 30 МГц – 1,3 ГГц.

• Диапазон, используемый: 26 МГц – 1,8 ГГц.

• Поляризация антенны, тип: линейная.

• Материал изделия: алюминий.

• Мощность, максимум: 1 кВт.

• Импеданс lpda, номинальный: 50 Ом.

• Соединитель устройства, тип: N (f).

• Размеры (Д/Ш/В) антенны: 485/512/38 см.

• Вес антенны LPDA Schwarzbeck: 35 кг.


Описание антенны VULP 9118 H Schwarzbeck














Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

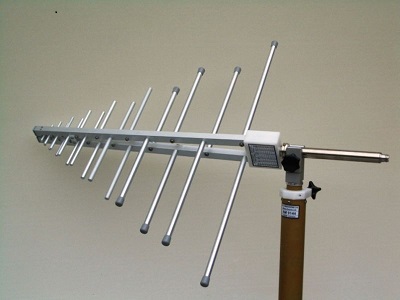

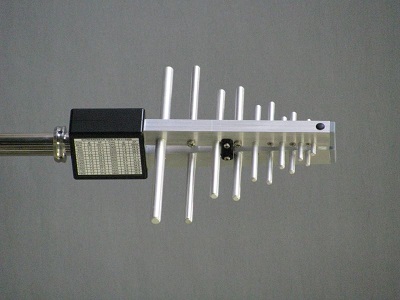

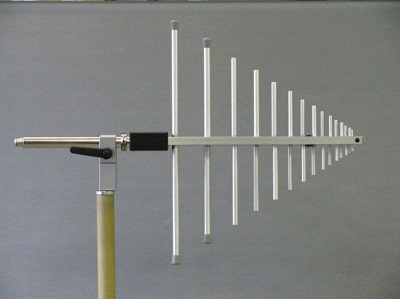

Антенна VUSLP 9111


Антенна VUSLP 9111

Краткие характеристики VUSLP 9111


• Тип: логопериодическая антенна LPDA.

• Диапазон частот: 230 МГц – 2,3 ГГц.

• Диапазон, используемый: 200 МГц – 4,0 ГГц.

• Поляризация антенны, тип: линейная.

• Материал изделия: алюминий.

• Мощность, максимум: 1 кВт (230 МГц).

• Импеданс lpda, номинальный: 50 Ом.

• Коннектор антенны, тип: N (f).

• Монтаж изделия: труба (Д=22 мм).

• Размеры (Д/Ш/В) устройства: 80/65/8 см.

• Вес антенны LPDA Schwarzbeck: 1,6 кг.


Описание антенны VUSLP 9111 Schwarzbeck







Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

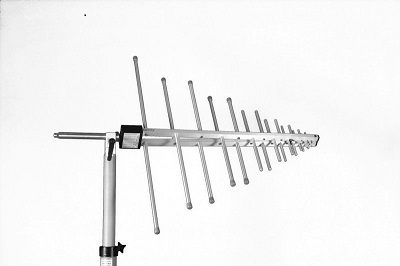

Антенна VUSLP 9111 B


Антенна VUSLP 9111 B

Краткие характеристики VUSLP 9111 B


• Тип: логопериодическая антенна LPDA.

• Диапазон частот: 200 МГц – 3 ГГц.

• Диапазон, используемый: 180 МГц – 4,0 ГГц.

• Поляризация антенны, тип: линейная.

• Материал изделия: алюминий.

• Мощность, максимум: 1 кВт (< 300 МГц).

• Импеданс lpda, номинальный: 50 Ом.

• Коннектор антенны, тип: N (f).

• Монтаж устройства: труба (Д = 22 мм).

• Размеры (Д/Ш/В) оборудования: 90/78/8 см.

• Вес антенны LPDA Schwarzbeck: 1,7 кг.


Описание антенны VUSLP 9111 B Schwarzbeck





Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

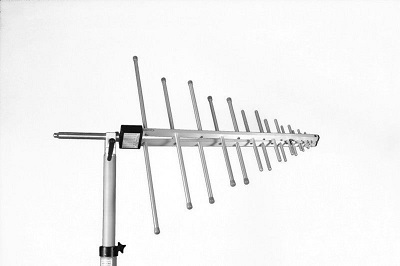

Антенна VUSLP 9111 E


Антенна VUSLP 9111 E

Краткие характеристики VUSLP 9111 E


• Тип: логопериодическая антенна LPDA.

• Диапазон частот: 70 МГц – 3 ГГц.

• Диапазон, используемый: 65 МГц – 4,0 ГГц.

• Поляризация антенны, тип: линейная.

• Материал устройства: алюминий.

• Мощность, максимум: 1 кВт (< 300 МГц).

• Импеданс ldpa, номинальный: 50 Ом.

• Соединитель устройства, тип: N (f).

• Монтаж изделия: установка по центру.

• Размеры (Д/Ш/В) изделия: 159/193/11 см.

• Вес антенны LPDA Schwarzbeck: 3,1 кг.


Описание антенны VUSLP 9111 E Schwarzbeck





Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

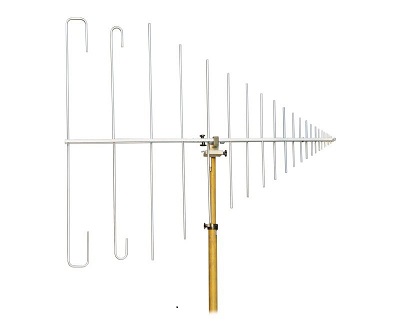

Антенна VUSLP 9111 F


Антенна VUSLP 9111 F

Краткие характеристики VUSLP 9111 F


• Тип: логопериодическая антенна LPDA.

• Диапазон, номинал: 80 МГц – 3 ГГц.

• Диапазон, используемый: 75 МГц – 4 ГГц.

• Поляризация антенны, тип: линейная.

• Материал устройства: алюминий.

• Импеданс lpda, номинальный: 50 Ом.

• Коннектор антенны, тип: N (f).

• Монтаж изделия: 3/8" + M12.

• Размеры (Д/Ш/В) устройства: 134/153/11 см.

• Вес антенны LPDA Schwarzbeck: 3,0 кг.


Описание антенны VUSLP 9111 F Schwarzbeck










Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

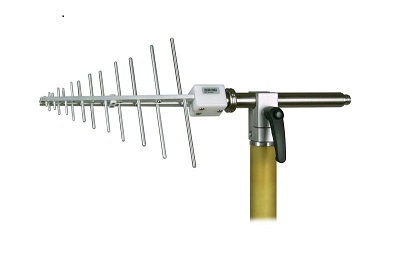

Антенна USLP 9142


Антенна USLP 9142

Краткие характеристики USLP 9142


• Тип: логопериодическая антенна LPDA.

• Диапазон, номинал: 800 МГц – 5 ГГц.

• Диапазон, используемый: 650 МГц – 8 ГГц.

• Поляризация антенны, тип: линейная.

• Материал устройства: алюминий.

• Импеданс ldpa, номинальный: 50 Ом.

• Соединитель антенны, тип: N (f).

• Монтаж изделия: труба, D=22 мм.

• Размеры (Д/Ш/В) изделия: 455(200)/200/40 мм.

• Вес антенны LPDA Schwarzbeck: 0,55 кг.


Описание антенны USLP 9142 Schwarzbeck






Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

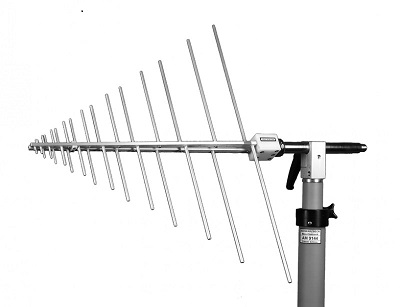

Антенна USLP 9143


Антенна USLP 9143

Краткие характеристики USLP 9143


• Тип: логопериодическая антенна LPDA.

• Диапазон, номинал: 300 МГц – 7 ГГц.

• Диапазон, используемый: 250 МГц – 8 ГГц.

• Поляризация антенны, тип: линейная.

• Материал устройства: алюминий.

• Импеданс lpda, номинал: 50 Ом.

• Соединитель антенны, тип: N (f).

• Монтаж изделия: труба, 22 мм.

• Размеры (Д/Ш/В) изделия: 430(686)/550/50 мм.

• Вес антенны LPDA Schwarzbeck: 1,1 кг.


Описание антенны USLP 9143 Schwarzbeck









Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

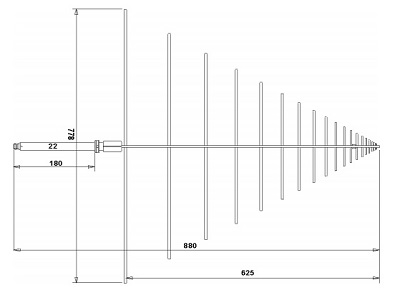

Антенна USLP 9143 B


Антенна USLP 9143 B

Краткие характеристики USLP 9143 B


• Тип: логопериодическая антенна LPDA.

• Диапазон, номинал: 200 МГц – 7 ГГц.

• Диапазон, используемый: 180 МГц – 8 ГГц.

• Поляризация антенны, тип: линейная.

• Материал устройства: алюминий.

• Импеданс lpda, номинальный: 50 Ом.

• Соединитель антенны, тип: N (f).

• Монтаж изделия: труба, 22 мм.

• Размеры (Д/Ш/В) изделия: 885/778/60 мм.

• Вес антенны LPDA Schwarzbeck: 1,2 кг.


Описание антенны USLP 9143 B Schwarzbeck







Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

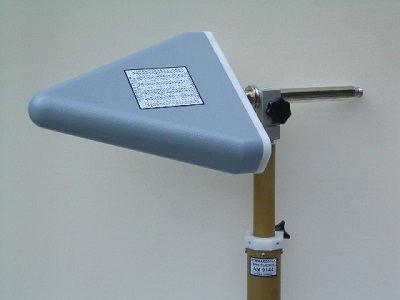

Антенна ESLP 9145


Антенна ESLP 9145

Краткие характеристики ESLP 9145


• Тип: логопериодическая антенна LPDA.

• Частотный диапазон: 1 ГГц – 18 ГГц.

• Диапазон, рабочий: 0,7 ГГц – 20 ГГц.

• Поляризация антенны, тип: линейная.

• Материал устройства: алюминий.

• Мощность, максимум: 20 Вт.

• Импеданс lpda, номинальный: 50 Ом.

• Соединитель антенны, тип: N (f).

• Монтаж изделия: труба, 22 мм (Д).

• Размеры (Д/Ш/В) изделия: 500/240/40 мм.

• Вес антенны LPDA Schwarzbeck: 0,9 кг.


Описание антенны ESLP 9145 Schwarzbeck







Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна VUSLP 9111-1000


Антенна VUSLP 9111-1000

Краткие характеристики VUSLP 9111-1000


• Тип: логопериодическая антенна LPDA.

• Частотный диапазон: 850 МГц – 3 ГГц.

• Диапазон, рабочий: 750 МГц – 4 ГГц.

• Поляризация антенны, тип: линейная.

• Материал устройства: алюминий.

• Мощность, максимум: 300 Вт (1 ГГц).

• Импеданс lpda, номинальный: 50 Ом.

• Коннектор антенны, тип: N (f).

• Монтаж изделия: труба, Д=22 мм.

• Размеры (Д/Ш/В) изделия: 460/220/65 мм.

• Вес антенны LPDA Schwarzbeck: 0,9 кг.


Описание антенны VUSLP 9111-1000 Schwarzbeck







Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна VUSLP 9111-400


Антенна VUSLP 9111-400

Краткие характеристики VUSLP 9111-400


• Тип: логопериодическая антенна LPDA.

• Частотный диапазон: 400 МГц – 3 ГГц.

• Диапазон, рабочий: 340 МГц – 4 ГГц.

• Поляризация антенны, тип: линейная.

• Материал устройства: алюминий.

• Мощность, максимум: 300 Вт (1 ГГц).

• Импеданс lpda, номинальный: 50 Ом.

• Соединитель антенны, тип: N (f).

• Монтаж изделия: труба, Д=22 мм.

• Размеры (Д/Ш/В) изделия: 635/450/72 мм.

• Вес антенны LPDA Schwarzbeck: 1,3 кг.


Описание антенны VUSLP 9111-400 Schwarzbeck







Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________
