Антенна VULP 9118 E (50 МГц – 1,5 ГГц)

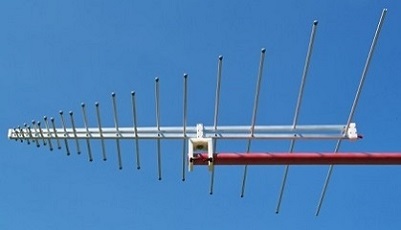

Антенна VULP 9118 E Schwarzbeck

Характеристики антенны VULP 9118 E


• Диапазон: 75 (50) МГц – 1,5 ГГц.

• Антенна (тип): логопериодическая.

• Материал изделия: алюминий.

• Антенный фактор: см. график.

• Значение КСВ: см. диаграмму.

• Входная макс. мощность: 1 кВт.

• Поляризация антенны: линейная.

• Импеданс (номинал. значение): 50 Ом.

• Разъём: N (female)- типа (стандартный).

• Рекомендуется адаптер (тип): KG 9201.

• Монтаж: центральное крепление антенны.

• Общий вес VULP 9118 E составляет: 3,8 кг.

• Макс. габаритные размеры: 187 см х 194 см.

• Производитель VULP 9118 E модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание логопериодической антенны VULP 9118 E


Антенна VULP 9118 E представляет стандартного типа логопериодическую антенну LDPA от Schwarzbeck Mess Elektronik.

Модель VULP 9118 E имеет линейную поляризацию, функционирует в радиусе 75 МГц – 1,5 Гц (рабочий радиус 50 МГц – 1,5 ГГц).

Данная антенна нашла применение во многих сферах. VULP 9118E может использоваться для измерений физических параметров.

Антенна совместима с разным оборудованием и может применяться для измерения допустимых уровней, для обеспечения защиты ЭМ (электромагнитного оборудования).


Дополнительная информация


Техническое описание антенны VULP 9118 E (29 КБ)

Размеры антенны VULP 9118 E (24 КБ)

Диаграмма направленности антенны VULP 9118 E (147 КБ)

КСВН антенны VULP 9118 E (10 КБ)

Напряженность поля антенны VULP 9118 E (20 КБ)

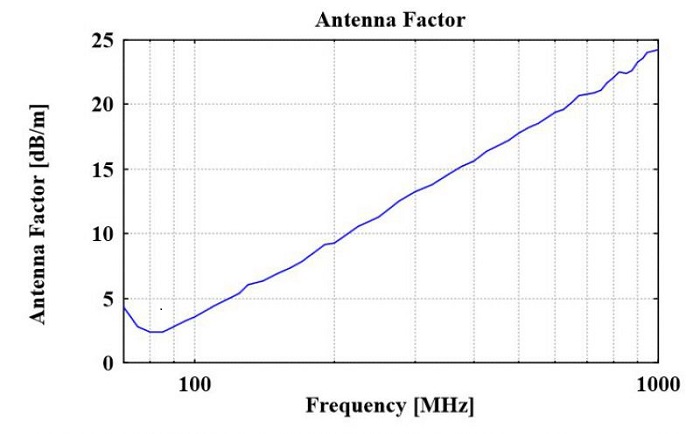

Антенный фактор Schwarzbeck VULP 9118 E


Антенный фактор Schwarzbeck VULP 9118 E

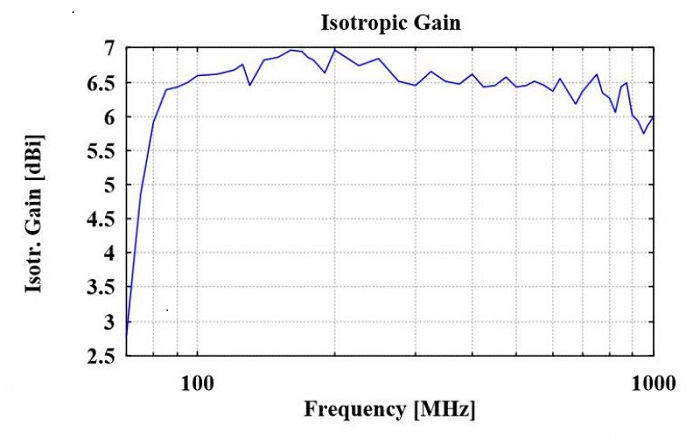

Усиление антенны Schwarzbeck VULP 9118 E


Усиление антенны Schwarzbeck VULP 9118 E
