Антенна VULP 9118 D (80 МГц – 1,8 ГГц)



Антенна VULP 9118 D Schwarzbeck

Характеристики антенны VULP 9118 D


• Диапазон: 95 (80) МГц – 1,5 (1,8) ГГц.

• Тип: антенна логопериодическая.

• Материал изделия: алюминий.

• Поляризация антенны: линейная.

• Входная макс. мощность: 1 кВт.

• Значение КСВ: см. диаграмму.

• Антенный фактор: см. диаграмму.

• Импеданс (номинал. значение): 50 Ом.

• Разъём: N (female)- типа (стандартный).

• Монтаж: центральное крепление антенны.

• Рекомендуется тип адаптера: KG 9201.

• Общий вес VULP 9118 D составляет: 3,4 кг.

• Макс. габаритные размеры: 159 см х 165 см.

• Производитель VULP 9118 D модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание логопериодической антенны VULP 9118 D


Антенна VULP 9118 D представляет стандартного типа логопериодическую антенну LDPA от Schwarzbeck Mess Elektronik.

Модель VULP 9118 D имеет линейную поляризацию, функционирует в радиусе 80 МГц – 1,5 Гц (возможно до 1,8 ГГц).

Данная антенна нашла применение во многих отраслях. Например, VULP 9118D используется для измерений физических параметров. Может работать с разным оборудованием для измерения допустимых уровней, для обеспечения защиты ЭМ (электромагнитного оборудования).


Дополнительная информация


Техническое описание антенны VULP 9118 D (99 КБ)

Размеры антенны VULP 9118 D (24 КБ)

Измерения на коротком расстоянии VULP 9118 D (53 КБ)

Диаграмма направленности антенны VULP 9118 D (147 КБ)

КСВН антенны VULP 9118 D (10 КБ)

Напряженность поля антенны VULP 9118 D (23 КБ)

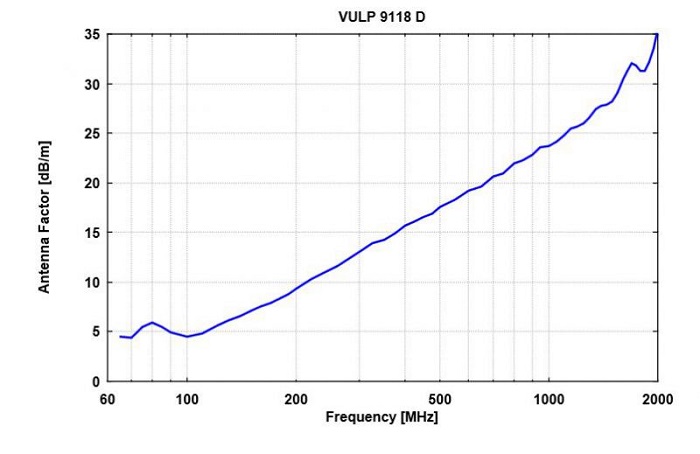

Антенный фактор Schwarzbeck VULP 9118 D


Антенный фактор Schwarzbeck VULP 9118 D

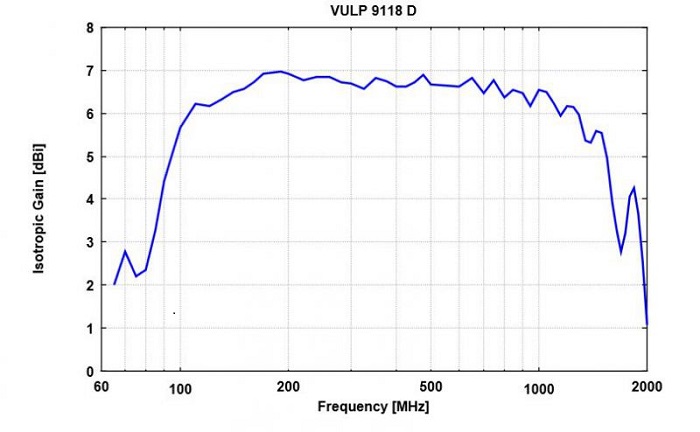

Усиление антенны Schwarzbeck VULP 9118 D


Усиление антенны Schwarzbeck VULP 9118 D
