Антенна HA 9251-48 (3,7 ГГц – 8,5 ГГц)

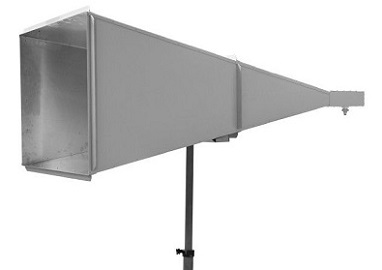

Антенна HA 9251-48 Schwarzbeck

Характеристики антенны HA 9251-48


• Диапазон: 4 (3,7) – 8 (8,5) ГГц.

• Тип: рупорная антенна (пирамидальная).

• Материал изделия: алюминий.

• Коэфф. усиления составляет: 17… 21 дБи.

• КСВ (значение типовое): менее 1,5.

• Импеданс антенны (номинальный): 50 Ом.

• Антенный фактор соответствует: 25… 28 дБ/м.

• Ширина ДНА пол. мощности (Е плоскость, 3 дБ):

- 21 град. (4 ГГц), 14 град. (6 ГГц), 12 град. (8 ГГц).

• Ширина ДНА пол. мощности (Н плоскость, 3 дБ):

- 22 град. (4 ГГц), 16 град. (6 ГГц), 13 град. (8 ГГц).

• Вх. макс. мощн.: 0,5 кВт (8 ГГц), 1 кВт (4 ГГц), 5 кВт (пик.).

• Разъём соединительный для антенны: SC, N - тип.

• Монтажная резьба для установки: 1/4", 3/8".

• Общий вес антенны HA9251-48 составляет: 1,6 кг.

• Размеры антенны габаритные: 492 мм х 224 мм х 164 мм.

• Производитель HA 9251-48 модели: Schwarzbeck Mess Elektronik.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание рупорной антенны HA 9251-48


Антенна HA 9251-48 представляет собой функциональную широкополосную рупорную пирамидальную антенну от компании Schwarzbeck.

Модель HA 9251-48 имеет номинальный радиус частот 4 – 8 ГГц, однако рабочий имеет больший (3,7 – 8,5 ГГц) радиус.

Антенна HA 9251-48 характеризуется низким КСВН, высоким уровнем max мощности, надежной конструкцией и применяется для оперативного решения измерительных задач в ЭМС сфере.
