Антенна HA 9250-48 (3,7 ГГц – 9 ГГц)

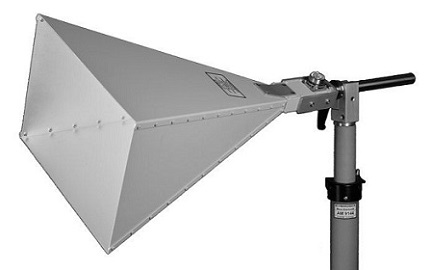

Антенна HA 9250-48 Schwarzbeck

Характеристики антенны HA 9250-48


• Диапазон: 4 (3,7) – 8 (9) ГГц.

• Тип: рупорная антенна (пирамидальная).

• Материал изделия: алюминий.

• Коэфф. усиления (примерно): 20 дБи.

• Коэфф. обратного излучения: более 27 Дб.

• КСВ (типичное): менее 2.

• Антенный фактор составляет: 23… 30 дБ/м.

• Ширина ДНА (Е плоскость, 6 дБ): 22 град.

• Ширина ДНА (Н плоскость, 6 дБ): 24 град.

• Шир. ДНА пол. мощн. (Е плоскость, 3 дБ): 16 град.

• Шир. ДНА пол. мощн. (Н плоскость, 3 дБ): 15 град.

• Вх. max мощность: 1 кВт (при 4 ГГц), 0,5 кВт (8 ГГц).

• Разъём соединительный: тип 7/16.

• Трубка для крепления антенны: 22 мм х 200 мм.

• Общий вес антенны HA9250-48 составляет: 1,5 кг.

• Размеры антенны габаритные: 226 мм х 486 мм х 303 мм.

• Производитель HA 9250-48: Schwarzbeck Mess Elektronik.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание рупорной антенны HA 9250-48


Антенна HA 9250-48 – это рупорная широкополосная пирамидальная от компании Schwarzbeck.

Модель HA 9250-48 используется для передачи max мощности и функционирует в радиусе 4 – 8 ГГц, однако рабочий диапазон составляет 3,7 – 9 ГГц.

Современная антенна HA 9250-48 отличается низким КСВН, высоким уровнем max мощности, надежной конструкцией и разработана для продуктивного решения измерительных задач, в том числе в ЭМС области.
