Антенна BBHA 9170 (14 ГГц - 40 ГГц)

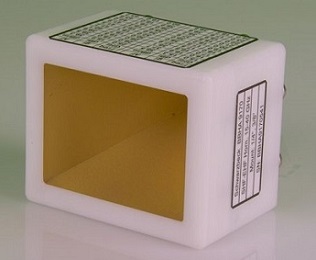

Антенна BBHA 9170 Schwarzbeck

Характеристики антенны BBHA 9170


• Диапазон: 15 (14) – 26,5 (40) ГГц.

• Тип: рупорная антенна (пирамидальная).

• Коэфф. усиления (изотроп.): 15… 20 дБи.

• КСВ (значение приблизительное): 2.

• Импеданс (номинальный): 50 Ом.

• Развязка по поляризации: более 25 дБ.

• Коэффициент обрат. излучения: более 30 дБ.

• Антенный фактор соответствует: 38… 45 дБ/м.

• Ширина ДНА (Е плоскость, -3 дБ): 13 - 21 град.

• Ширина ДНА (Н плоскость, -3 дБ): 14 – 23 град.

• Вх. макс. мощность (SMA): 25 Вт (пик.), 10 Вт (ср.).

• Разъём: стандартный SMA (female).

• Диаметр трубки для крепежа антенны: 22 мм.

• Общий вес BBHA9170 составляет: 300 грамм.

• Размеры габаритные (Д х В х Ш): 86 мм х 60 мм х 75 мм.

• Производитель BBHA 9170: Schwarzbeck Mess Elektronik.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание рупорной антенны BBHA 9170


Антенна BBHA 9170 – это широкополосная рупорная пирамидальная антенна от Schwarzbeck.

Модель BBHA 9170 предназначена для работы в частотном радиусе 15 – 26,5 ГГц, однако функциональные возможности позволяют работать в радиусе 14 – 40 ГГц.

Антенна произведена для оперативного решения задач в ЭМС области (тестирования на помехоустойчивость, эмиссию и прочее).

В связи с малым весом, размерами антенна BBHA 9170 применяется для радио-контроля в полевых условиях.


Дополнительная информация


Техническое описание антенны BBHA 9170 (43 КБ)
