Двухполяризационные антенны LPDA



Двухполяризационные антенны – универсальные технические средства, которые обладают двумя типами поляризации и могут применяться в качестве самостоятельных двухвходовых антенн. Использование данных антенн достаточно многопланово. Это и испытания, тестирования на ЭМС и различные измерения. Двухполяризационные свойства антенн позволяют применять их для решения задач в оборонной промышленности, автопроме и прочее.

Двухполяризационные антенны LPDA отличаются широкополосностью, а также малым паразитным излучением. Поляризация таких антенн является линейной и круговой.

Двухполяризационные антенны Schwarzbeck с логопериодической конструкцией включают такие серии антенн XSLP, как: 9142 и 9143. Антенны имеют высокое качество и отменные характеристики. Более подробную информацию по моделям двухполяризационных антенн LPDA Schwarzbeck рассмотрим ниже.


____________________________________________________________________________________________________________________________________________

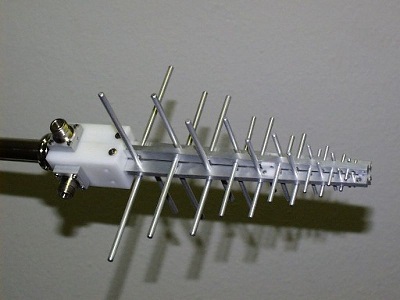

Антенна XSLP 9142


Антенна XSLP 9142

Краткие характеристики XSLP 9142


• Тип: двухполяризационная антенна LPDA.

• Номинальный диапазон: 800 МГц – 3,0 ГГц.

• Используемый диапазон: 700 МГц – 5,0 ГГц.

• Изотроп. усиление: 4 – 7 дБи.

• Антенный фактор: 24 – 34(42) дБ/м.

• КСВ антенны: 1,5 – 3.

• Вх. мощность max: 100 Вт (имп.) / 50 Вт (немод.).

• Номинальный импеданс антенны: 50 Ом.

• Развязка (кросс) по поляризации: 15 дБ.

• Ширина ДНА (3 дБ): 90°-170° (плоск. H), 50°-80° (плоск. E).

• Соединитель антенны, тип: N (f).

• Монтаж оборудования: труба, диаметр 22 мм.

• Размеры XSLP 9142 (Ш/Д/В): 200/474(200)/200 мм.

• Вес двухполяризационной антенны: 0,8 кг.


Описание антенны XSLP 9142 Schwarzbeck




Цена по запросу, e-mail: info@schwarzbeckmsk.ru



____________________________________________________________________________________________________________________________________________

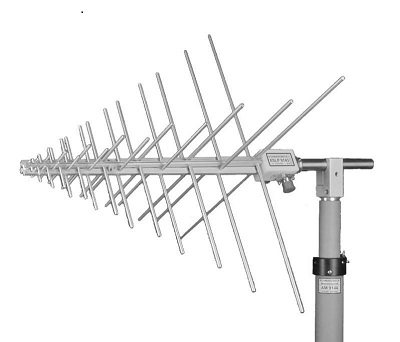

Антенна XSLP 9143


Антенна XSLP 9143

Краткие характеристики XSLP 9143


• Тип: двухполяризационная антенна LPDA.

• Номинальный диапазон: 300 МГц – 3,0 ГГц.

• Используемый диапазон: 250 МГц – 5,5 ГГц.

• Изотроп. усиление: 4 – 7 дБи.

• Антенный фактор: 15 - 35(42) дБ/м.

• КСВ антенны: 1,5 – 3.

• Вх. мощность max: 100 Вт (имп.) / 50 Вт (немод.).

• Номинальный импеданс антенны: 50 Ом.

• Развязка (кросс) по поляризации: 15 дБ.

• Ширина ДНА двухполяризованной (3 дБ):

- 90°-170° (по H – плоскости);

- 50°-80° (по E – плоскости).

• Соединитель антенны, тип: N (f).

• Монтаж оборудования: труба, диаметр 22 мм.

• Размеры XSLP 9143 (Ш/Д/В): 540/695/540 мм.

• Вес двухполяризационной антенны: 1,2 кг.


Описание антенны XSLP 9143 Schwarzbeck





Цена по запросу, e-mail: info@schwarzbeckmsk.ru
