Антенна XSLP 9142 (700 МГц – 5 ГГц)

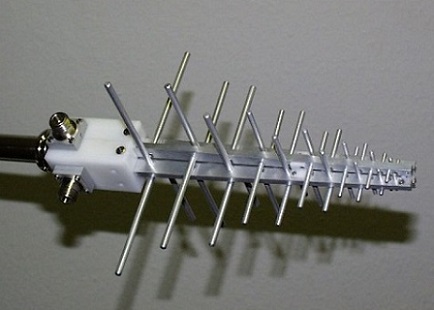

Антенна XSLP 9142 Schwarzbeck

Характеристики антенны XSLP 9142


• Диапазон (ном.): 0,8 – 3 ГГц.

• Диапазон (фактич.): 0,7 – 5 ГГц.

• Поляризация антенны: двойная.

• Используемый материал: алюминий.

• Антенна (тип):

- логопериодическая LPDA,

- с двойной поляризацией.

• Вх. макс. мощность:

- 50 Вт (пост.),

- 100 Вт (непрерыв.).

• КСВН (тип.): 1,5 - 3.

• Коэф. усиления: 4… 7 дБи.

• Антенный фактор: 24… 34 (42) дБ/м.

• Импеданс (номинальное знач.): 50 Ом.

• Типы соед. разъёмов антенны: N (female).

• Трубка (диаметр) для крепежа: 22 мм.

• Вес LDPA антенны XSLP 9142 составляет: 0,8 кг.

• Размеры габаритные (макс.): 20 х 47,4 (20) х 20 см.

• Производитель XSLP 9142 модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание антенны Schwarzbeck XSLP 9142


Антенна XSLP 9142 представляет собой логопериодическую UHF-SHF антенну LDPA двойной поляризации от фирмы-производителя Schwarzbeck Mess Elektronik.

Модель Schwarzbeck XSLP 9142 с двойной поляризацией создана для функционирования в радиусе частот 0,8 – 3 ГГц (рабочие частоты - 0,7 – 5 ГГц).

Антенна может использоваться в режиме работы приема/передачи.

Антенна LPDA XSLP 9142 характеризуется высоким коэффициентом усиления, широким частотным диапазоном, прочной и надежной конструкцией.


Дополнительная информация


Техническое описание антенны XSLP 9142 (170 КБ)

Диаграмма направленности антенны XSLP 9142 (98 КБ)
