Пассивные магнитные антенны/рамочные приемные антенны


____________________________________________________________________________________________________________________________________________

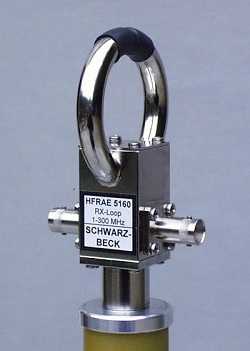

Антенна HFRAE 5160


Антенна HFRAE 5160

Характеристики антенны HFRAE 5160


• Тип антенны: приемная VHF – UHF рамочная.

• Частотный диапазон: 1 МГц - 300 МГц.

• Импеданс: 50 Ом.

• Магнитный антенный фактор: 22,7 +/- 2,5 дБ/Омм.

• Электрический антенный фактор: 74,2 +/- 2,5 дБ/м.

• Количество петель: 1 петля.

• Диаметр рамки: 50 мм.

• Размеры антенны: 104 мм x 60 мм x 62 мм.

• Соединение устройства: BNC.

• Монтажное соединение: 3/8".

• Вес рамочной приемной антенны: 170 г.


Описание антенны HFRAE 5160 Schwarzbeck


Описание антенны HFRAE 5160


Защищаемая RX-петля HFRAE 5160 входит в диапазоны измерения частот, которые были приближены для рамочных антенн в течение длительного времени.

В отличие от разных пассивных рамочных антенн, антенна HFRAE 5160 имеет практически постоянный антенный фактор (пульсация < +/- 0,5 дБ) в диапазоне от 3 МГц до практически 120 МГц.

Рамочная приемная антенна защищена от E - полей, что способствует реальному измерению магнитного компонента поля.



Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________

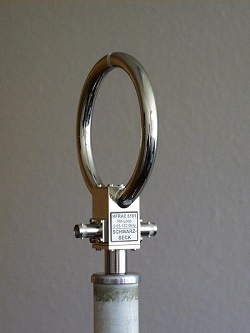

Антенна HFRAE 5161


Антенна HFRAE 5161

Характеристики антенны HFRAE 5161


• Тип: рамочная приемная антенна.

• Частотный диапазон: 70 кГц – 120 МГц.

• Количество петель: 1 петля.

• Диаметр рамки антенны: 100 мм.

• Соединение устройства: BNC.

• Монтажная резьба: 3/8".

• Материал: латунь, никелированное покрытие.

• kE (номинальное): 79,5 дБ/м.

• kH (номинальное): 28 дБ/Омм.

• Вес рамочной приемной антенны: 250 г.


Описание антенны HFRAE 5161 Schwarzbeck


Описание антенны HFRAE 5161


Рамочная приемная антенна модели HFRAE 5161, служащая для измерения магнитных полей, предназначена для среднего и высокого уровня частот 70 кГц (10 кГц) - 120 МГц.

Антенна HFRAE 5161 может взаимодействовать с вольтметром высокой мощности с сопротивлением входным 50 Ом.





Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна HFRAE 5162


Антенна HFRAE 5162

Характеристики антенны HFRAE 5162


• Тип: рамочная приемная антенна.

• Частотный диапазон: 50 кГц – 30 МГц.

• Количество петель: 1 петля.

• Диаметр рамки антенны: 250 мм.

• Соединение устройства: BNC.

• Монтажное крепление: 3/8".

• Материал: латунь, никелированное покрытие.

• kE (номинальное): 72 дБ/м.

• kH (номинальное): 20,5 дБ/Омм.

• Вес рамочной приемной антенны: 400 г.


Описание антенны HFRAE 5162 Schwarzbeck




Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание антенны HFRAE 5162


Рамочная приемная антенна модели HFRAE 5162 предназначена для измерения полей магнитных среднего и высокого уровня частот (50 кГц (10 кГц) до 30 МГц).

Применение антенны без электронных компонентов или требований к электрической мощности поля H от 20 дБµА/м.

Антенна HFRAE 5162 может взаимодействовать с вольтметром высокой мощности с сопротивлением входным в 50 Ом.


____________________________________________________________________________________________________________________________________________

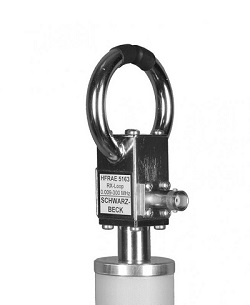

Антенна HFRAE 5163


Антенна HFRAE 5163

Характеристики антенны HFRAE 5163


• Тип: рамочная приемная антенна.

• Частотный диапазон: 9 кГц – 400 МГц.

• Количество петель: 1 петля.

• Диаметр рамки антенны: 50 мм.

• Соединение устройства: BNC.

• Монтажное соединение: 3/8".

• Материал: латунь, никелированное покрытие.

• kE (номинальное): 76,5 дБ/м.

• kH (номинальное): 25 дБ/Омм.

• Вес рамочной приемной антенны: 150 г.


Описание антенны HFRAE 5163 Schwarzbeck


Описание антенны HFRAE 5163


Рамочная приемная антенна модели HFRAE 5163 служит для измерения магнитных полей разного уровня, от среднего до высокого, (9 кГц - 400 МГц).

Антенна HFRAE 5163 может взаимодействовать с вольтметром высокой мощности с вх. сопротивлением 50 Ом.



Цена по запросу, e-mail: info@schwarzbeckmsk.ru
