Пассивные магнитные антенны/рамочные передающие антенны



Обзор пассивных магнитных антенн, рамочных передающих антенн (107 Кб)



____________________________________________________________________________________________________________________________________________


Антенна HFRA 1356


Антенна HFRA 1356

Характеристики антенны HFRA 1356


• Тип: рамочная передающая антенна.

• Диапазон (номинальный): 13,56 МГц.

• Диапазон (рабочий): 13,56 МГц.

• Напряжение, наблюдаемое для H=1: 32 мВ/90 дБмкВ.

• Напряженность (max) магнит. поля в коротком цикле: 10 А/м.

• Наблюдаемое напряжение (max) в коротком цикле: 320 мВ/110 дБмкВ.

• Напряженность (max) магнит. поля в продолжительном цикле: 7 А/м.

• Импеданс на портах „Monitor“ и "Input": 50 Ом.

• Коэффициент КСВН ("input" порт): < 2.

• Рассеивание энергии (max) в "input" порте: 2 Вт/33 дБм.

• Диаметр кольца рамочной передающей антенны: 250 мм.

• Соединение устройства: BNC.

• Полоса пропускания антенны при -3 дБ: 370 кГц.

• Вес передающей рамочной антенны: 0,4 кг.


Описание антенны HFRA 1356 Schwarzbeck

Цена по запросу, e-mail: info@schwarzbeckmsk.ru


Краткое описание антенны HFRA 1356


Антенна HFRA 1356 – передающая антенна с пассивной рамкой, соответствующая частоте резонанса 13,56 МГц, с пропускной полосой 370 кГц (-3 дБ). Передающая рамочная магнитная антенн HFRA 1356 предназначена для создания на частоте 13,56 МГц определенных магнитных полей для тестирования оборудования RFID и устройств связи в ближнем поле (NFC). По NFC см. стандарты: ETSI TS 102 190, ECMA 340, ISO 18092.


____________________________________________________________________________________________________________________________________________


Антенна HFRA SF02G

Антенна HFRA SF02G


Характеристики антенны HFRA SF02G


• Тип: рамочная магнитная антенна.

• Диапазон частот: 10 кГц – 30 МГц.

• Сила поля (max):

- 167 дБмкА/м (10 кГц);

- 142 дБмкА/м (1 МГц - 30 МГц).

• Импеданс на входе: 50 Ом.

• Коэффициент КСВН (> 100 кГц): < 10.

• Соединение устройства: N (f).

• Используемый материал: алюминий.

• Диаметр кольца антенны: 500 мм.

• Питание: 230/115 В ± 10%.

• Габариты (Ш х В х Г): 525 мм х 800 мм х 130 мм.

• Вес передающей рамочной антенны: 8,8 кг.


Описание антенны HFRA SF02G Schwarzbeck


Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Краткое описание антенны HFRA SF02G


Антенна HFRA SF02G – настраиваемая резонансная рамочная антенна, способная производить в диапазоне 10 кГц – 30 МГц высокие магнитные поля. Данная антенна разработана согласно VG95373-23:2008-11, VG95373-13:2008-11 для испытания электронного оборудования на устойчивость. Устройство HFRA SF02G включает сенсорную петлю HFRAE 5163 и кабель для управления.


____________________________________________________________________________________________________________________________________________


Антенна HFRA 5148


Антенна HFRA 5148

Характеристики антенны HFRA 5148


• Тип: рамочная передающая антенна.

• Диаметр кольца: 180 мм.

• Количество витков: 1.


Описание антенны HFRA 5148 Schwarzbeck












Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна HFRA 5149


Характеристики антенны HFRA 5149

Антенна HFRA 5149

• Тип: рамочная передающая антенна.

• Диапазон частот (номинал): 9 кГц – 30 МГц.

• Коэффициент КСВН:

- < 2 (0,02 МГц – 20 МГц);

- < 4 (0,009 МГц – 30 МГц).

• Поляризация вертикальной установки:

- вертикальная (фиктивное E).

• Направленная диаграмма:

- в половину мощности 2 x 90° по вертикальной оси.

• Диаметр кольца антенны: 500 мм.

• Поперечный размер (диаметр): 20 мм.

• Соединение устройства: 2 х N (f).

• Материал корпуса антенны: алюминий.

• Монтажная резьба: 3/8".

• Антенные габариты: 515 мм x 585 мм x 80 мм.

• Вес рамочной передающей антенны: 1,25 кг.


Описание антенны HFRA 5149 Schwarzbeck


Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Краткое описание антенны HFRA 5149


Антенна HFRA 5149 позволяет измерять VLF-HF в диапазоне 9 кГц – 30 МГц напряженность магнитного поля, но может выражать напряженность электрического поля (фиктивное E поле) в дБмкВ/м.


____________________________________________________________________________________________________________________________________________


Антенна HFRA 5152

Антенна HFRA 5152

Характеристики антенны HFRA 5152


• Тип: рамочная пассивная антенна.

• Диапазон (DC): 3 МГц.

• Количество витков: 3.

• Диаметр кольца: 250 мм.

• Входной разъем (тип): BNC.

• Выход РЧ для мониторинга (тип): BNC.

• Макс. напряжения для мониторинга на выходе: 630 мВ.

• Монтажная резьба антенны: 3/8".

• Материал: латунь никелированная.

• Вес рамочной пассивной антенны: 0,4 кг.


Описание антенны HFRA 5152 Schwarzbeck






Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Краткое описание антенны HFRA 5152


Антенна HFRA 5152 представляет собой рамочную пассивную антенну для генерирования в диапазоне частот до 3 МГц определенных магнитных полей. Через вход BNC к антенне подключается генератор сигналов. Другой BNC разъем служит для мониторинга уровня сигнала РЧ с помощью осциллографа или высокоомного вольтметра. Ток в HFRA 5152 измеряется падением напряжения на резисторе 20 Ом. Измеренное напряжение 50 мВ на разъеме для мониторинга точно соответствует току 2,5 мА в антенне. Ток в антенне HFRA 5152 пропорционален генерируемой напряженности поля (магнитного). При напряжении 50 мВ на разъеме для мониторинга фиктивная напряженность поля (электрического) равна 0,01 В/м (при расстоянии 1,3 м).


____________________________________________________________________________________________________________________________________________

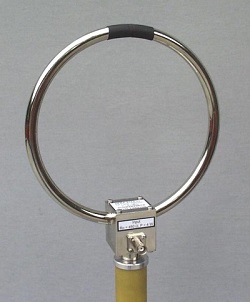

Антенна HFRA 5153

Антенна HFRA 5153

Характеристики антенны HFRA 5153


Передающая рамочная антенна Schwarzbeck.

• Диапазон частот (DC): 30 (50) МГц.

• Импеданс на вх.: 450 Ом.

• Количество витков: 1.

• Диаметр рамки: 180 мм.

• Макс. ток на катушке: 100 мА /100 дБмкА.

• Макс. напряжение на разъеме для мониторинга: 1 В/120 дБмкВ.

• Макс. мощность (подводимая): 4 Вт.

• Соединительные разъемы: 2 x BNC.

• Монтаж (крепление): 3/8".

• Материал: латунь никелированная.

• Габариты: 230 мм x 190 мм x 80 мм.

• Вес передающей рамочной антенны: 350 г.


Описание антенны HFRA 5153 Schwarzbeck





Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Краткое описание антенны HFRA 5153


Антенна HFRA 5153 является передающей рамочной антенной, разработанной для генерации определенных (менее 0,1 А/м) магнитных полей на частотах до 30 МГц. С незначительными изменениями характеристик антенна HFRA 5153 может быть использована до 50 МГц. Экранированная антенна от электрических полей имеет один виток. Корпус HFRA 5153 (латунный никелированный) включает резистор 10 Ом, используемый для контроля в антенне тока при помощи высокоомных устройств (вольтметра, осциллографа). Ток в рамочной приемной антенне (контрольное напряжение) прямо пропорционален создаваемой напряженности магнитного поля.


____________________________________________________________________________________________________________________________________________


Антенна HFRA 5154


Характеристики антенны HFRA 5154

Антенна HFRAE 5154

• Тип: рамочная передающая антенна.

• Диапазон: 0,1 – 30 МГц.

• Импеданс вх.: 50 Ом.

• Значение КСВН: < 1,3.

• Количество витков: 2.

• Коэффициент трансформации тока: 2:1.

• Диаметр рамки: 100 мм.

• Максимальный на катушке ток: 100 мА /100 дБмкА.

• Максимальное на разъеме для мониторинга напряжение: 5 В/134 дБмкВ.

• Максимальная подвод. мощность: 0,5 Вт/+27 дБм.

• Соединение (тип): BNC.

• Монтаж (резьба): 3/8".

• Габариты: 160 мм x 112 мм x 62 мм.

• Вес антенны: 250 г.


Описание антенны HFRA 5154 Schwarzbeck


Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Краткое описание антенны HFRA 5154


Антенна HFRA 5154 – это передающая рамочная антенна, предназначенная для генерации магнитных полей (менее 0,1 А/м) четко определенного уровня в частотах 100 кГц – 30 МГц. С незначительными ухудшениями характеристик антенна HFRA 5154 может быть использована до 50 МГц. Экранированная антенна от электрических полей имеет два витка. Корпус антенны (никелированный латунный) включает тороидальный трансформатор и нагрузочный резистор.


____________________________________________________________________________________________________________________________________________

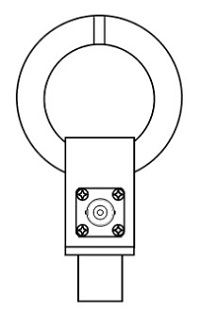

Антенна HFRA 5155

Антенна HFRAE 5155

Характеристики антенны HFRA 5155


• Тип: рамочная передающая антенна.

• Частотный диапазон: 100 кГц – 100 (300) МГц.

• Тип коннектора: BNC.

• Максимальная вх. мощность: 2 Вт.

• Диаметр рамки: 50 мм.

• Материал: латунь никелевая.

• Импеданс усилителя мощности/генератора сигналов: 50 Ом.

• Импеданс датчиков напряжения, соединяемых для мониторинга для входа: > 10 кОм.

• Максимальный ток рамки: 0,44 А.

• Максимальное напряжения для мониторинга: 4,4 В.

• Монтаж (резьба): 3/8".

• Габариты: 105 мм x 60 мм x 62 мм.

• Вес антенны: 145 г.


Описание антенны HFRA 5155 Schwarzbeck





Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Краткое описание антенны HFRA 5155


Антенна HFRA 5155 служит для генерации слабых и средних магнитных полей в диапазоне 100 кГц – 300 МГц. Рамочная антенна HFRA 5155 состоит из экранированного 1 витка, диаметром 50 мм. Данная антенна обладает равномерной частотной характеристикой за счет использования широкополосного трансформатора.


____________________________________________________________________________________________________________________________________________


Антенна HFRA 5156

Антенна HFRAE 5156

Характеристики антенны HFRA 5156


• Тип: рамочная передающая антенна.

• Частотный диапазон: DC-5 (10) МГц.

• Вх. сопротивление (импеданс):

- |Z| = 480 Ом f < 1 МГц;

- |Z| = 500 Ом f = 3 МГц;

- |Z| = 550 Ом f = 5 МГц.

• Количество витков: 10.

• Диаметр рамки: 50 мм.

• Ток макс. на катушке: 100 мА /100 дБмкА.

• Напряжение макс. на разъеме для мониторинга: 50 В/154 дБмкВ.

• Индуктивность: 7 мкГн.

• Разъемы (тип): BNC.

• Крепление монтажное: 3/8".

• Габариты антенны: 60 мм x 104 мм x 62 мм.

• Вес рамочной антенны: 165 г.


Описание антенны HFRA 5156 Schwarzbeck


Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Краткое описание антенны HFRA 5156


Антенна HFRA 5156 разработана для выполнения генерации точно определенных умеренных (< 0,1 А/м) магнитных полей в диапазоне частот до 5 МГц постоянного тока. С небольшими ухудшениями своих характеристик рамочная передающая антенна HFRA 5156 может применяться также и до 10 МГц. HFRA 5156 имеет 10 витков с 480 Ом резистором и экранирование от полей электрических. Монтаж приемной рамочной антенны возможен на большую 3/8" внутреннюю резьбу.


____________________________________________________________________________________________________________________________________________


Антенна HFRA 5157


Характеристики антенны HFRA 5157

Антенна HFRAE 5157

• Тип: рамочная передающая антенна.

• Частотный диапазон: 0 – 30 МГц.

• Коэффициент КСВН: 9.

• Число витков: 2.

• Вх. импеданс: 453 Ом.

• Диаметр рамки: 100 мм.

• Макс. ток: 105 мА.

• Макс. напряжение: 48 В.

• Макс. мощность: 5 Вт.

• Соединение (тип): BNC.

• Крепление (резьба): 3/8".

• Габариты: 160 мм x 112 мм x 62 мм.

• Вес рамочной антенны: 250 г.


Описание антенны HFRA 5157 Schwarzbeck


Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Краткое описание антенны HFRA 5157


Антенна HFRA 5157 – рамочная передающая антенна, предназначенная для генерации точно определенных умеренных (менее 0,1 А/м) магнитных полей в диапазоне частот до 30 МГц. С небольшими ухудшениями своих характеристик антенна HFRA 5157 может применяться также в диапазоне 50 МГц. Антенна HFRA 5156 состоит из 2-х витков и имеет экранировку от электрических полей.


____________________________________________________________________________________________________________________________________________


Антенна HFRA 5158


Антенна HFRAE 5158

Характеристики антенны HFRA 5158


• Тип: рамочная передающая антенна.

• Диапазон: 0 – 2 МГц.

• Количество витков: 10.

• Диаметр рамки: 180 мм.

• Мощность: 5 Вт.

• Крепление (резьба): 3/8".

• Соединение (тип): BNC.


Описание антенны HFRA 5158 Schwarzbeck








Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенна HFRAE 5159 HFRA 5159

Характеристики антенны HFRA 5159


• Тип: рамочная передающая антенна.

• Диапазон: DC – 400 кГц.

• Частота резонансная: 600 кГц.

• Число витков: 28.

• Диаметр рамки антенны: 250 мм.

• Индуктивность: 450 мкГн.

• Резистор контроля тока: 10 Ом.

• Сопротивление катушки составляет: 2 Ом.

• Макс. мощность: 5 Вт.

• Макс. ток вх.А/вх.В: 70/110 мА.

• Соединение (тип): 3 х BNC.

• Крепление (резьба): 3/8".

• Габариты устройства: 260 мм x 305 мм x 80 мм.

• Вес передающей антенны: 450 г.


Описание антенны HFRA 5159 Schwarzbeck


Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Краткое описание антенны HFRA 5159


Антенна HFRA 5159 – это рамочная передающая антенна, которая предназначена для генерации точно определенных умеренных магнитных полей в диапазоне DC – 400 кГц. С небольшими ухудшениями своих характеристик антенна HFRA 5159 может применяться также в диапазоне до 2 МГц. Антенна HFRA 5159 состоит из 28 витков и имеет экранировку от электрических полей. Данная антенна в рабочем диапазоне обладает равномерной частотной характеристикой.


____________________________________________________________________________________________________________________________________________


Антенна HFRA 5170

Антенна HFRAE 5170

Характеристики антенны HFRA 5170


• Тип: рамочная передающая антенна.

• Диапазон: DC – 30 МГц.

• Вх. сопротивление: 250 Ом.

• Коэффициент преобразования напряжение контрольное/ток в катушке: 10:1.

• Число витков:1.

• Диаметр рамки антенны: 100 мм.

• Макс. напряжение: 1,35 В.

• Макс. ток: 135 мА.

• Соединение (тип): BNC.

• Крепление (резьба): 3/8".

• Габариты устройства: 160 мм x 112 мм x 62 мм.

• Вес передающей антенны: 250 г.


Описание антенны HFRA 5170 Schwarzbeck






Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Краткое описание антенны HFRA 5170


Антенна HFRA 5170 – это рамочная передающая антенна, которая предназначена для генерации точно определенных умеренных (менее 0,1 А/м) магнитных полей в диапазоне DC – 30 МГц.

С небольшими ухудшениями своих характеристик антенна HFRA 5170 может применяться также в диапазоне до 50 МГц. Антенна состоит из одного витка и имеет экранировку от электрических полей. Передающую рамочную антенну модели HFRA 5170 возможно подключать к различным усилителям и генераторам, имеющих 50 Ом – выходное сопротивление.
