Биконические антенны

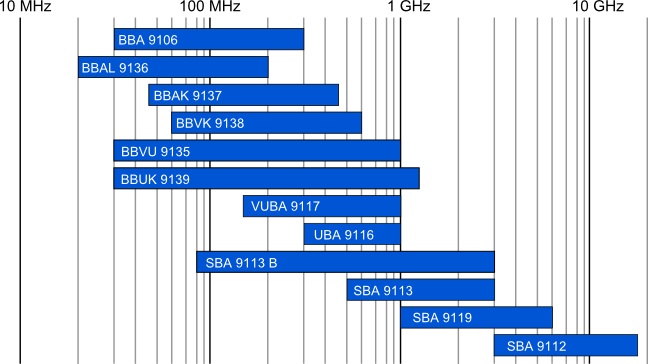

Диаграмма биконических антенн


Биконические антенны отличаются отменными характеристиками в широком диапазоне частот.

В настоящее время разработаны биконические антенны для частот от 20 МГц до 18 ГГц и выше. Увеличение ширины полосы достигнуто с балунами 4:1, что обеспечивает усиление антенны в нижнем диапазоне 6 дБ. Удобная конструкция биконических антенн благодаря специальным зажимам позволяет устанавливать и демонтировать биконические элементы в течении нескольких секунд.

Биконические антенны применяются в широкой сфере, где традиционно применялись полуволновые диполи. Технология биконических антенн позволяет значительно сократить время на широкополосные измерения, в отличие от диполей с настраиваемыми элементами к половине длине волны. Биконическая антенна может использоваться для испытаний на устойчивость, измерений эффективности экранирования, для оценки испытательных площадок (БЭК и др.).

Большое разнообразие балунов и биконических элементов позволяет подобрать оптимальную биконическую антенну для конкретного вида измерения.


Биконические антенны



Обзор биконических антенн (107 Кб)

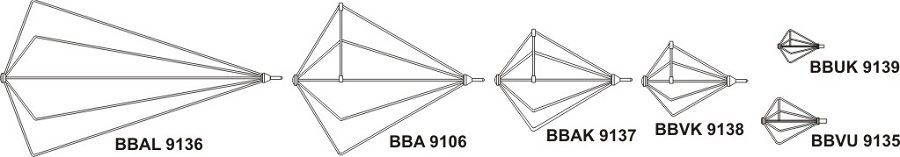

Биконические антенны и элементы Schwarzbeck



____________________________________________________________________________________________________________________________________________


BBA 9106 биконические элементы с различными комбинациями антенн


____________________________________________________________________________________________________________________________________________


1. BBA 9106 + VHA 9103 B


30 МГц – 300 МГц.

10 Вт.

RX.


Техническое описание BBA 9106 + VHA 9103 B (57 Кб)

КСВН BBA 9106 + VHA 9103 B (133 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


BBA9106 + VHBB9124

2. BBA 9106 + VHBB 9124


30 МГц – 300 МГц.

10 Вт.

RX.


Техническое описание BBA 9106 + VHBB 9124 (49 Кб)












Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


3. BBA 9106 + HFBA 9122


(0,1) 0,15 МГц – 300 (500) МГц.


Техническое описание BBA 9106 + HFBA 9122 (50 Кб)



Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


4. BBA 9106 + VHBA 9123


30 МГц – 300 МГц.

100 Вт.

TX.


Техническое описание 9106 + VHBA 9123 (315 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


5. BBA 9106 + VHBC 9133


30 МГц – 300 МГц.

1 кВт.

TX.


Техническое описание BBA 9106 + VHBC 9133 (45 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


6. BBA 9106 + VHBD 9134


30 МГц – 200 МГц.

2,5 кВт.

TX.


Техническое описание BBA 9106 + VHBD 9134 (572 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


BBA 9136 биконические элементы с различными комбинациями антенн


____________________________________________________________________________________________________________________________________________


1. BBAL 9136 + VHA 9103 B


20 МГц – 200 МГц.

10 Вт.

RX.


Техническое описание BBAL 9136 + VHA 9103 B (20 Кб)

КСВН BBAL 9136 + VHA 9103 B (133 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


BBAL9136 + VHBB9124

2. BBAL 9136 + VHBB 9124


20 МГц – 200 МГц.

10 Вт.

RX.


Техническое описание BBAL 9136 + VHBB 9124 (44 Кб)












Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


3. BBAL 9136 + HFBA 9122


(0,1) 0,15 МГц – 300 (500) МГц.

10 Вт.


Техническое описание BBAL 9136 + HFBA 9122 (39 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


4. BBAL 9136 + VHBA 9123


20 МГц – 200 МГц.

100 Вт.

TX.


Техническое описание BBAL 9136 + VHBA 9123 (332 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


5. BBAL 9136 + VHBC 9133


20 МГц – 200 МГц.

1 кВт.

TX.


Техническое описание BBAL 9136 + VHBC 9133 (21 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


6. BBAL 9136 + VHBD 9134


20 МГц – 200 МГц.

2,5 кВт.

TX.


Техническое описание BBAL 9136 + VHBD 9134 (368 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


BBA 9137 биконические элементы с различными комбинациями антенн


____________________________________________________________________________________________________________________________________________


1. BBAK 9137 + VHA 9103 B


45 МГц – 450 МГц.

10 Вт.

RX.


Техническое описание BBAK 9137 + VHA 9103 B (26 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


2. BBAK 9137 + HFBA 9122


(0,1) 0,15 МГц – 300 (500) МГц.

10 Вт.


Техническое описание BBAK 9137 + HFBA 9122 (50 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


BBAK9137 + VHBB9124

3. BBAK 9137 + VHBB 9124


45 МГц – 450 МГц.

10 Вт.

RX.


Техническое описание BBAK 9137 + VHBB 9124 (145 Кб)












Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


BBA 9138 биконические элементы с различными комбинациями антенн


____________________________________________________________________________________________________________________________________________


1. BBVK 9138 + VHA 9103 B


60 МГц – 600 МГц.

10 Вт.

RX.


Техническое описание BBVK 9138 + VHA 9103 B (25 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


2. BBVK 9138 + HFBA 9122


(0,1) 0,15 МГц – 300 (500) МГц.

10 Вт.


Техническое описание BBVK 9138 + HFBA 9122 (50 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


BBVK9138 + VHBB9124

3. BBVK 9138 + VHBB 9124


60 МГц – 600 МГц.

10 Вт.

RX.


Техническое описание BBVK 9138 + VHBB 9124 (25 Кб)













Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


BBA 9135 биконические элементы с различными комбинациями антенн


____________________________________________________________________________________________________________________________________________

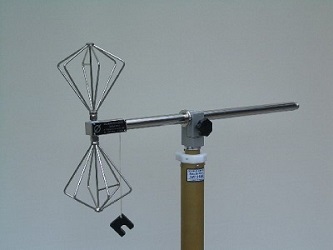

BBVU 9135 + UBAA 9114

1. BBVU 9135 + UBAA 9114


Низкие потери.

30 МГц – 1000 МГц.

5 Вт.

RX.


Техническое описание BBVU 9135 + UBAA 9114 (43 Кб)











Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


2. BBVU 9135 + UBAA 9115


Сверх высокая симметрия.

30 МГц – 1000 МГц.

5 Вт.

RX.


Техническое описание BBVU 9135 + UBAA 9115 (68 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


BBA 9139 биконические элементы с различными комбинациями антенн


____________________________________________________________________________________________________________________________________________


1. BBUK 9139 + UBAA 9114


Низкие потери.

30 МГц – 1200 МГц.

5 Вт.

RX.


Техническое описание BBUK 9139 + UBAA 9114 (43 Кб)

ДНА BBUK 9139 + UBAA 9114 (383 Кб)

Техническое описание UBAA 9114 (43 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


2. BBUK 9139 + UBAA 9115


Сверх высокая симметрия.

30 МГц – 1200 МГц.

5 Вт.

RX.


Техническое описание BBUK 9139 + UBAA 9115 (65 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


Антенны биконические


____________________________________________________________________________________________________________________________________________


Антенна SBA 9113 B


Небольшая биконическая антенна.

80 МГц – 3 ГГц.

Для гармонических измерений по IEC61000-4-3.


Техническое описание антенны SBA 9113 B (141 Кб)

Напряженность поля антенны SBA 9113 B (772 Кб)


Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


antenna SBA9113

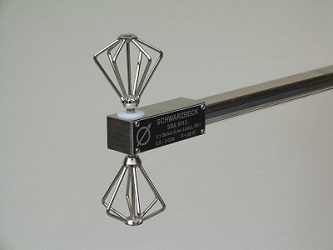

Антенна SBA 9113


Небольшая СВЧ биконическая антенна.

500 МГц – 3 ГГц.

20 Вт.


CISPR16-1-4:2007-02 Ed. 2.0.

Измерения свыше 1 ГГц.


Техническое описание антенны SBA 9113 (38 Кб)

ДНА антенны SBA 9113 (296 Кб)

КСВН антенны SBA 9113 (10 Кб)

Напряженность поля антенны SBA 9113 (19 Кб)






Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


420NJ

Элементы 420 NJ


Для помехозащищенности.

Вместе с SBA 9113 служит для RI115 (Ford EMC CS 2009).


Опция Spacer 50.

Для установки 420 NJ на расстояние до 50 мм.


Техническое описание 420 NJ (283 Кб)










Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


antenna SBA9112

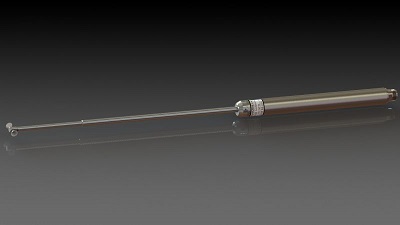

Антенна SBA 9112


Небольшая СВЧ биконическая антенна.

(1,0) 3,0 ГГц – 18 ГГц.

10 Вт.


CISPR16-1-4:2007-02 Ed. 2.0.

Соответствует CISPR 16-1-4 для измерений свыше 1 ГГц.


Техническое описание антенны SBA 9112 (328 Кб)

Диаграмма E-поля антенны SBA 9112 (562 Кб)

Диаграмма H-поля антенны SBA 9112 (561 Кб)

КСВН антенны SBA 9112 (19 Кб)

Напряженность поля антенны SBA 9112 (27 Кб)



Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


antena SBA9119

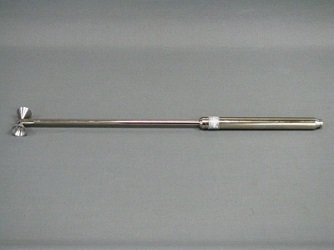

Антенна SBA 9119


Небольшая СВЧ биконическая антенна.

1 ГГц – 6 ГГц.

20 Вт.


Соответствует CISPR 16-1-4 для измерений свыше 1 ГГц.


Техническое описание антенны SBA 9119 (147 Кб)

ДНА антенны SBA 9119 (349 Кб)

Напряженность поля антенны SBA 9119 (133 Кб)








Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


antenna UBA9116

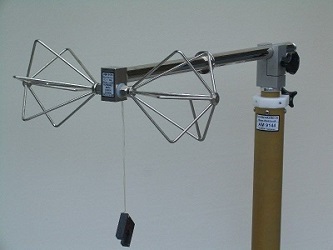

Антенна UBA 9116


Биконическая UHF широкополосная антенна.

(160) 300 МГц – 1000 (1100) МГц.

20 Вт.


Техническое описание антенны UBA 9116 (30 Кб)

КСВН антенны UBA 9116 (10 Кб)

ДНА антенны UBA 9116 (275 Кб)










Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


antenna VUBA9117

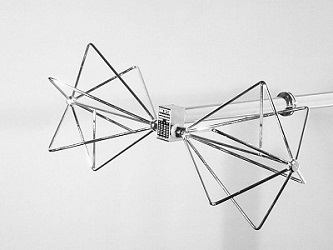

Антенна VUBA 9117


Биконическая VHF-UHF широкополосная антенна.

(30) 150 МГц – 1000 МГц.


Техническое описание антенны VUBA 9117 (35 Кб)

ДНА антенны VUBA 9117 (118 Кб)












Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


antenna RS16

Антенна RS 16


Биконическая СВЧ антенна.

Вертикальная поляризация.

(0,5) 1 ГГц – 6 (8) ГГц.

Всенаправленная диаграмма в H-плоскости.


Техническое описание антенны RS 16 (150 Кб)

ДНА антенны RS 16 (277 Кб)










Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


antenna RE1790

Антенна RE 1790


Биконическая VHF-UHF антенна.

Вертикальная поляризация.

(170) 230 МГц – 1000 (1100) МГц.

Всенаправленная диаграмма в H-плоскости.


Техническое описание антенны RE 1790 (127 Кб)

ДНА антенны RE 1790 (293 Кб)










Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


antenna RE4590

Антенна RE 4590


Биконическая VHF-UHF антенна.

Вертикальная поляризация.

(330) 450 МГц – 1000 (1100) МГц.

Всенаправленная диаграмма в H-плоскости.


Техническое описание антенны RE 4590 (154 Кб)











Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________


antenna RS0460

Антенна RS 0460


Биконическая симметричная антенна.

Вертикальная поляризация.

0,4 ГГц – 6 ГГц.

Всенаправленная диаграмма в H-плоскости.


Техническое описание антенны RS 0460 (166 Кб)











Цена по запросу, e-mail: info@schwarzbeckmsk.ru


____________________________________________________________________________________________________________________________________________
