Антенна FMZB 1512 (9 кГц – 30 МГц)

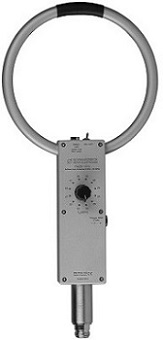

Антенна FMZB 1512 Schwarzbeck

Характеристики антенны FMZB 1512


• Диапазон ном.: 9 кГц – 30 МГц.

• Тип данной антенны:

- рамочная активная приемная.

• Размер рамки (диаметр): 15 см.

• Материал изделия: алюминий.

• Антенный фактор антен.:

- 20 дБ/м (напряжен. E-поля),

- -31,5 дБ/м (напряжен. H-поля).

• РЧ разъемы:

- N-Buchse и N-female (в 50 Ом).

• Аттенюатор: 0 – 33 дБ, шаг 3 дБ.

• Частотный отклик составляет: менее ± 3 дБ.

• Напряженность поля макс:

- 110,5 дБпА/м (0,33 А/м),

- 162 дБпВ/м (126 В/м).

• Батарея: типа NiMH 9,6 В/800 мАч.

• Время раб. батареи: более 12 часов.

• Крепление для антенны: 22 х 40 мм.

• Общий вес FMZB 1512 составляет: 0,5 кг.

• Макс. габаритные размеры: 35 х 16,5 х 4,5 см.

• Производитель FMZB 1512 модели: Schwarzbeck.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание антенны Schwarzbeck FMZB 1512


Антенна FMZB 1512 – рамочная приемная активная антенна компании-производителя Schwarzbeck Mess Elektronik.

Модель антенны FMZB 1512 применяется для измерений в области ЭМС в частотном радиусе 9 кГц – 30 МГц, может работать от аккумуляторной батареи.

С помощью антенны FMZB 1512 возможно проведение избирательных по частоте измерений магнитных полей.

Антенну можно применять с портативным анализатором спектра. Вместе с приемником (CISPR 16) создается эффективная система для измерений импульсов и напряженности поля.

FMZB 1512 Schwarzbeck является сверхчувствительной и легковесной антенной, что удобно для пеленгации источников шума, сигналов.

Данное оборудование поддерживает MIL, CISPR, FCC, ISO, EN, ANSI, ETSI и другие стандарты.
