Антенна BBHX 9120 E (400 МГц – 10 ГГц)

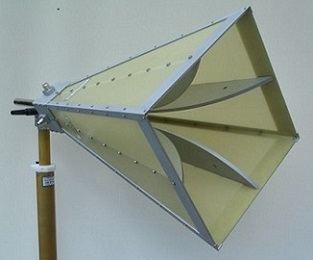

Антенна BBHX 9120 E Schwarzbeck

Характеристики антенны BBHX 9120E


• Диапазон: 0,7 (0,4) – 7 (10) ГГц.

• Тип антенны: рупорная, 2-х поляр.

• Изоляция порта составляет: -26 дБ.

• Усиление (изотропное): 6… 15 дБи.

• Антенный фактор: 20… 34 дБ/м.

• КСВ: 2 (типичное значение): 2.

• Импеданс (значение номинальн.): 50 Ом.

• Разница поляриз. плоскостей E и H:

- менее +/-0,5 дБ (при менее 4,8 ГГц),

- менее +/-1,5 дБ (при более 4,8 ГГц).

• Разъём соединительный для антенны: N (F) - типа.

• Вх. мощность максимальная (N): 200 Вт (max).

• Крепежная трубка для антенны: 22 мм х 200 мм.

• Общий вес антенны BBHX 9120E составляет: 6 кг.

• Габаритные размеры антенны: 615 мм х 320 мм х 320 мм.

• Производитель BBHX 9120 E модели: Schwarzbeck Mess Elektronik.

Цена по запросу, e-mail: info@schwarzbeckmsk.ru

Описание рупорной антенны BBHX 9120 E


Антенна BBHX 9120 E – это рупорная антенна от фирмы Schwarzbeck с двойной поляризацией.

Модель BBHX 9120E имеет номинальный частотный радиус 0,7 – 7 ГГц, рабочий – 0,4 – 10 ГГц.

BBHX 9120E используется для решения задач по точным измерениям в ЭМС области.

Антенна отличается высокой прочностью конструкции, небольшим весом и габаритами, низким значением КСВН.


Дополнительная информация


Техническое описание антенны BBHX 9120 E (114 КБ)

Диаграмма направленности антенны BBHX 9120 E (1 446 КБ)
